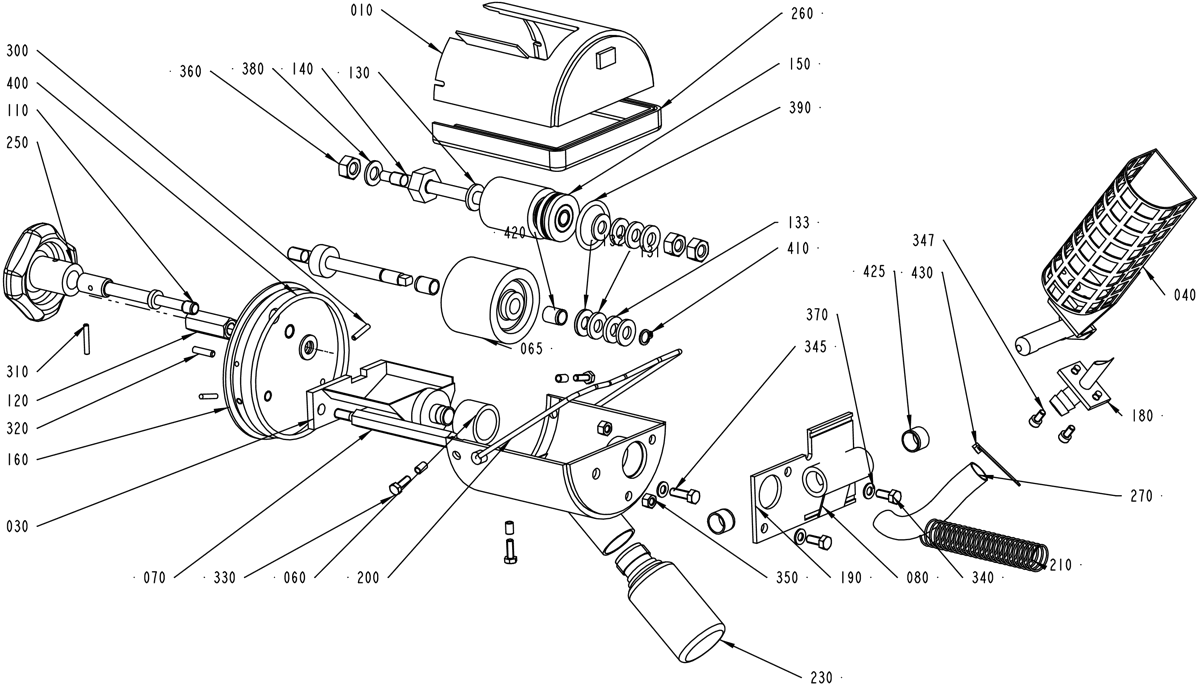

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA/19
230
90050-0012
BOTTLE, 50ML PLASTIC
Общие (Common Parts):
010
440287-0000
Крышка COVER
030
297211-0000
INK WELL
040
476356-0000
HOLDER FOR INK BOTTLE
060
445542-0000
MANTEL RUBBER
065
450355-0000
INK ROLLER
070
33010-0000
Винт. SCREW
080
35547-0000
Пружина. SPRING
100
292044-0000
SHAFT
110
293667-0000
DOWEL
120
436927-0000
Гайка. NUT
130
293669-0001
Шайба. WASHER
131
293669-0002
Шайба. WASHER
132
293669-0003
Шайба. WASHER
133
293669-0004
Шайба. WASHER
140
293670-0000
SHAFT
150
543135-0000
INK TRANSFER ROLLER
321120-0100
BEARING BUSHING WITHOUT FLANGE,8/10X12
160
293697-0000
END SECTION
180
476354-0000
CANNULAR TUBE
190
456773-0000
PIVOT BRACKET
200
434747-0000
BOW CLAMP
210
537308-0000
Пружина. SPRING
250
90051-0077
HANDLE
260
90143-0029
STRIP
270
90166-0138
Шланг. HOSE
280
90299-0072
INK
300
311103-0236
Штифт. PARALLELL PIN, M6, 3X16 MM
310
311103-0238
PARALLELL PIN, M6, 3X20 MM
320
311103-0270
Штифт. PARALLELL PIN, M6, 4X16 MM
330
312105-0291
Болт с шестигранной головкой. SCREW, M6S ISO 4017 M4X12 A4 70
340
312105-0327
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X12 A4 80
345
312105-0329
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X16 A4 80
347
312115-0287
Болт с цилиндрической головкой под шестигранник. SCREW ISO4762 M4X8 A4 80
350
312605-0314
HEXAGON NUT, M6M M5 A280
360
312605-0318
HEXAGON NUT, M6M M8 A280
370
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
380
315105-0165
Шайба. FWAS080G0-0S, WASHER PLAIN
390
315202-0218
Уплотнительное кольцо. O-RING 26,2X3 MM
400
315202-0309
Уплотнительное кольцо. O-RING 89,5X3 MM
410
315750-0105
RETAIN. RING, 8
420
321120-0100
BEARING BUSHING WITHOUT FLANGE,8/10X12
425
321120-0109
BEARING BUSHING WITHOUT FLANGE,12/14X10
430
352113-0101
CABLE TIE,BLACK 92X
