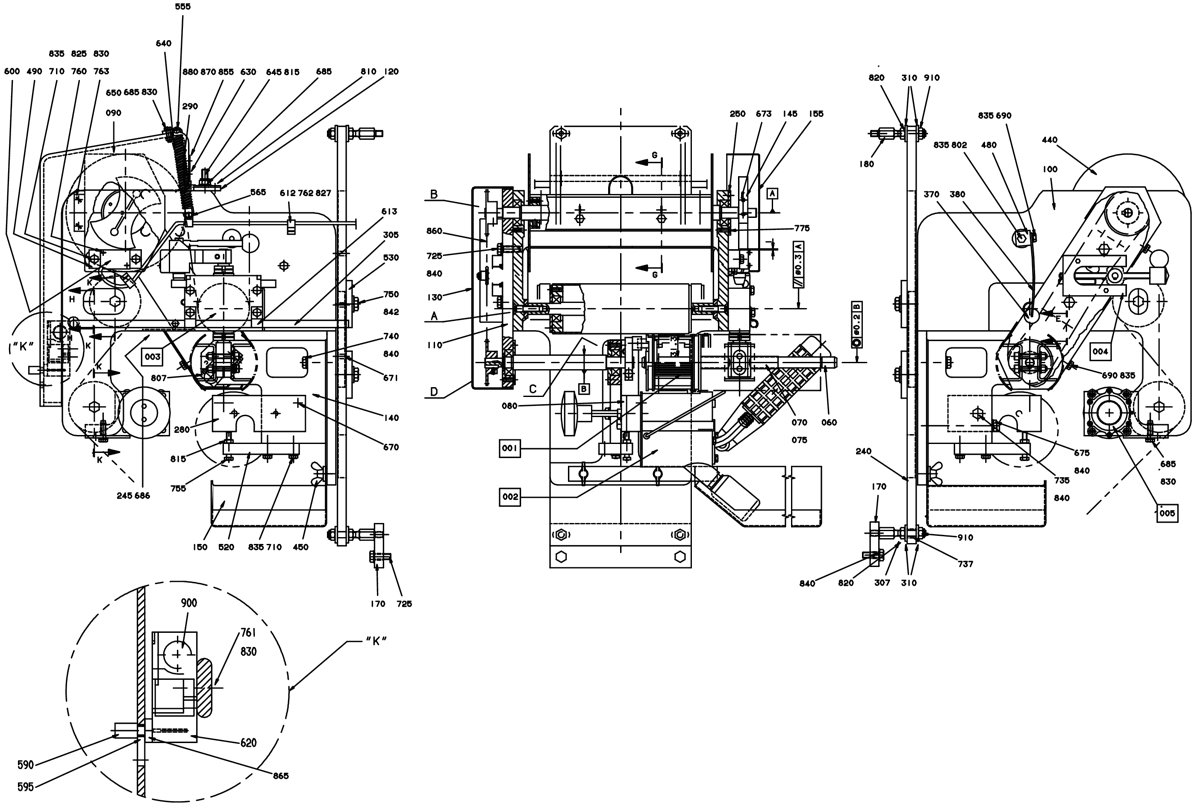

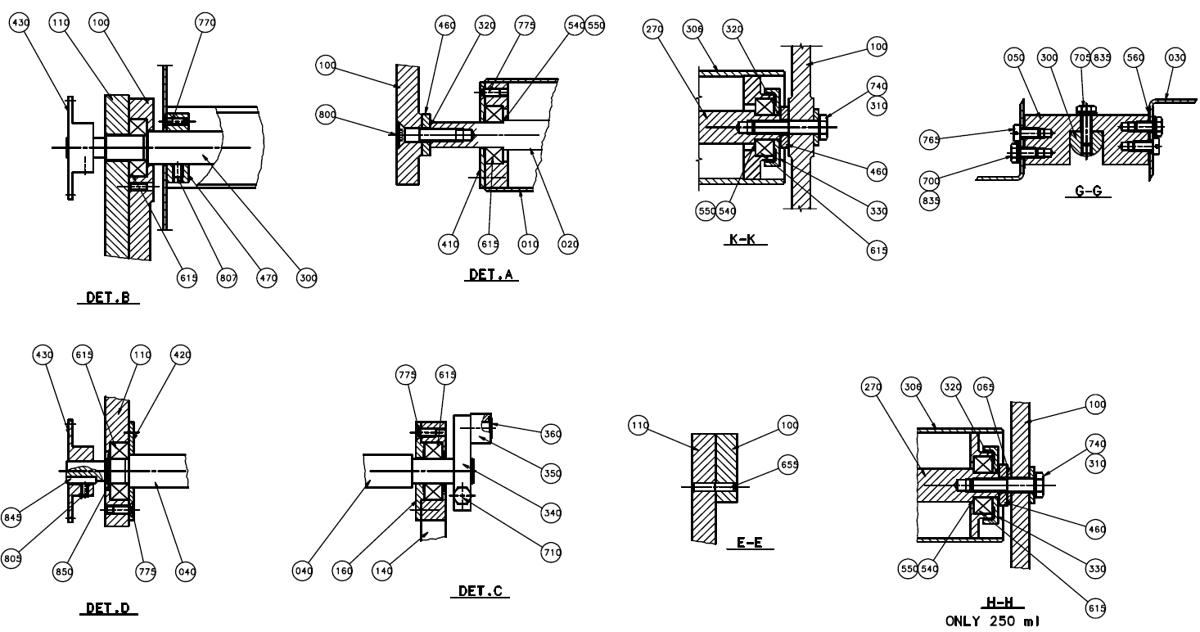

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0100B
010
752542-0002
Вал гибочный. BENDING ROLLER
020
752543-0002
SHAFT
030
456327-0000
CREASE BAR
040
752536-0002
SHAFT
050
979769-0000
Проставка. SPACER
060
456334-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0125S
010
752542-0002
Вал гибочный. BENDING ROLLER
020
752543-0002
SHAFT
030
456327-0000
CREASE BAR
040
752536-0002
SHAFT
050
441556-0007
Проставка. SPACER
060
456334-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0160S
010
752542-0002
Вал гибочный. BENDING ROLLER
020
752543-0002
SHAFT
030
441554-0000
CREASE BAR
040
752536-0001
SHAFT
040
752536-0002
SHAFT
050
441556-0011
Проставка. SPACER
060
456334-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0180B
010
752542-0001
Вал гибочный. BENDING ROLLER
020
752543-0001
SHAFT
030
456767-0000
CREASE BAR
040
752536-0001
SHAFT
050
441556-0006
Проставка. SPACER
060
256400-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0200B
010
752542-0001
Вал гибочный. BENDING ROLLER
020
752543-0001
SHAFT
030
456767-0000
CREASE BAR
040
752536-0001
SHAFT
050
441556-0004
Проставка. SPACER
060
256400-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0200M
010
752542-0003
Вал гибочный. BENDING ROLLER
020
752543-0003
SHAFT
Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0200M (Cont'd)
030
441554-0000
CREASE BAR
040
752536-0003
SHAFT
050
441556-0002
Проставка. SPACER
060
574443-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
080
574444-0000
Проставка. SPACER
300
752535-0000
SHAFT
520
574445-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0361
PARALLELL PIN, M6, 6X40 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
736
312105-0460
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X45 A4 80
TBA 0200S
010
752542-0002
Вал гибочный. BENDING ROLLER
020
752543-0002
SHAFT
030
441554-0000
CREASE BAR
040
752536-0002
SHAFT
050
441556-0009
Проставка. SPACER
060
456334-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0250B
010
752542-0001
Вал гибочный. BENDING ROLLER
020
752543-0001
SHAFT
030
456767-0000
CREASE BAR
040
752536-0001
SHAFT
050
441556-0002
Проставка. SPACER
060
256400-0000
SHAFT
065
299643-0000
Шайба. WASHER
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
TBA 0250S
010
752542-0003
Вал гибочный. BENDING ROLLER
020
752543-0003
SHAFT
030
441554-0000
CREASE BAR
040
752536-0003
SHAFT
050
441556-0010
Проставка. SPACER
060
574443-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
080
574444-0000
Проставка. SPACER
300
752535-0000
SHAFT
520
574445-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0361
PARALLELL PIN, M6, 6X40 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
736
312105-0460
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X45 A4 80
TBA 0330S, TBA 0300S, TBA 0284B
010
752542-0001
Вал гибочный. BENDING ROLLER
020
752543-0001
SHAFT
030
456767-0000
CREASE BAR
040
752536-0001
SHAFT
050
441556-0001
Проставка. SPACER
060
256400-0000
SHAFT
070
90166-0059
HOSE PVC 12/16MM TRANSP.
075
90166-0059
HOSE PVC 12/16MM TRANSP.
300
752535-0000
SHAFT
520
752541-0000
CANTILEVER
560
456817-0001
SHIM
670
311103-0357
PARALLELL PIN, M6, 6X30 MM
700
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
735
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
Общие (Common Parts):
005
1549584-0100
PAPER BRAKE
090
979790-0000
Крышка COVER
100
752200-0000
CANTILEVER
110
752526-0000
Плита. PLATE
120
572252-0000
Кронштейн. BRACKET
130
752528-0000
Крышка COVER
140
752527-0000
CANTILEVER
145
491965-0000
CAM
150
979544-0000
SPLASH PLATE
155
556422-0000
Защита. PROTECTION
160
752529-0000
Крышка подшипника. BEARING COVER
170
578000-0000
Кронштейн. BRACKET
180
578001-0000
Винт. SCREW
240
752539-0000
Плита. PLATE
245
572460-0000
SHEET
250
752240-0000
LID
270
752538-0000
SHAFT
280
752642-0000
Кронштейн. BRACKET
290
572253-0000
SHEET
305
979701-0000
CABLE CONDUIT
306
979709-0000
Вал гибочный. BENDING ROLLER
307
1260476-0000
Винт. SCREW
310
28036-0000
Шайба. WASHER
320
2033-0011
Шайба. WASHER
330
265568-0000
DUST COVER
340
32925-0000
Держатель. CARRIER
350
32926-0000
Ролик. ROLL
360
32927-0000
SHAFT
370
33182-0000
Ролик. ROLL
380
752237-0000
Пружина. SPRING
410
256248-0001
LID
420
256398-0000
LID
430
752530-0000
SPROCKET
440
256406-0000
GABLE PLATE
450
752644-0000
Винт. SCREW
460
256409-0000
Шайба. WASHER
470
257141-0000
RETAINING RING
480
752531-0000
Кронштейн. BRACKET
490
752534-0000
Плита. PLATE
530
253107-0000
Шайба. WASHER
540
752544-0001
SHIM
550
752544-0002
SHIM
555
979789-0000
SPRING HOLDER
565
979788-0000
SPRING HOLDER
590
572254-0000
HANDLE
595
572255-0000
Проставка. SPACER
600
90044-0104
PROX.SWITCH IFM IN 3002
612
90165-0056
PIPE CLIP FOR TUBE D=4 MM
613
90165-0008
PIPE CLIP FOR TUBE D=10 MM
615
90214-0098
Шариковый подшипник. Ball bearing, 15X35X11 MM
620
90044-0103
KEY SAFETY SWITCH AZ 15 ZVR
90044-0310
KEY FOR SAFETY SWITCH, AZ 15/16 B1
630
90248-0026
HINGE, 1703-80X32
640
90335-0041
Пружина. SPRING
645
312318-0372
SET SCREW, CUP END ISO4029 M6X25 A4
650
312605-0314
HEXAGON NUT, M6M M5 A280
655
311103-0312
PARALLELL PIN, M6, 5X25 MM
671
311103-0353
PARALLEL PIN ISO 2338 6M6X20 A1
673
312115-0333
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X25 A4 80
675
312111-0471
SCREW HEX.SOCK.HD.MC6S-TT 8X100 88 FZ
685
312105-0329
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X16 A4 80
686
312105-0331
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X20 A4 80
690
312105-0364
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X10 A4 80
705
312115-0370
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X20 A4 80
710
312105-0372
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X25 A4 80
725
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
737
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
740
312105-0459
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X40 A4 80
750
312105-0493
SCREW M6S M10X25 A280
755
312109-0376
SCREW M6S M6X35 A280
760
312125-0230
SLOTTED HEAD SCREW, ISO1207 M3X20 A4
761
312125-0329
SCREW PAN HEAD MCS M5X16 SS
762
312125-0289
Винт. SCREW
763
312125-0325
SCREW SLOT.PAN HD. MCS 5X10 A480
765
312125-0366
SLOTTED HEAD SCREW, ISO1207 M6X12 A4
770
312155-0291
SCREW DIN 7991 MF6S M4X12 A4 70
775
312155-0327
SCREW DIN 7991 MF6S M5X12 A4 70
800
312155-0457
SCREW DIN 7991 MF6S M8X35 A4 70
802
312105-0382
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X60 A4 80
805
312318-0287
SCREW SOCK.SET CUP P MSK6SS M4X8 A4
807
312318-0362
SET SCREW, CUP END ISO4029 M6X8 A4
810
312145-0285
SCREW COUNTERS.SLOT.HD. MFS 4X6 SS
815
312605-0316
HEXAGON NUT, M6M M6 A280
820
312605-0318
HEXAGON NUT, M6M M8 A280
825
315105-0124
Шайба. WASHER PLAIN, 3,2X6X0,5 A4 BRB
827
315105-0136
Шайба. WASHER PLAIN, 4,3X8X0,8 A4 BRB
830
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
835
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
840
315105-0165
Шайба. FWAS080G0-0S, WASHER PLAIN
842
315105-0173
Шайба. WASHER PLAIN, 10,5X22X2 A4 BRB
845
315701-0169
PARALLEL KEY W. ROUND ENDS 4X4X18 MM
850
315751-0112
RETAINING RING FOR SHAFT DIN 471 15 SS
855
312145-0293
SCREW ISO 2009 MFS M4X16 A4
860
318207-0168
ROLLER CHAIN, SINGLE 6MM-168
865
312155-0329
SCREW DIN 7991 MF6S M5X16 A4 70
870
312812-0312
HEXAGON NUT, NY-LOCK M4 A4 80
880
315101-0136
Шайба. WASHER PLAIN, BRB, 4,3/8 H=0,8
900
352101-0103
LEAD-IN, PR18,6/PG11, E-1457518
910
312812-0318
HEXAGON NUT, NY-LOCK M8 A4 80
F001
293684-0200
PRINTING WHEEL NSS
F002
440286-0300
INK UNIT NSS
F003
751718-0100
Держатель. HOLDER
F004
543143-0100
ADJUSTMENT DEVICE
