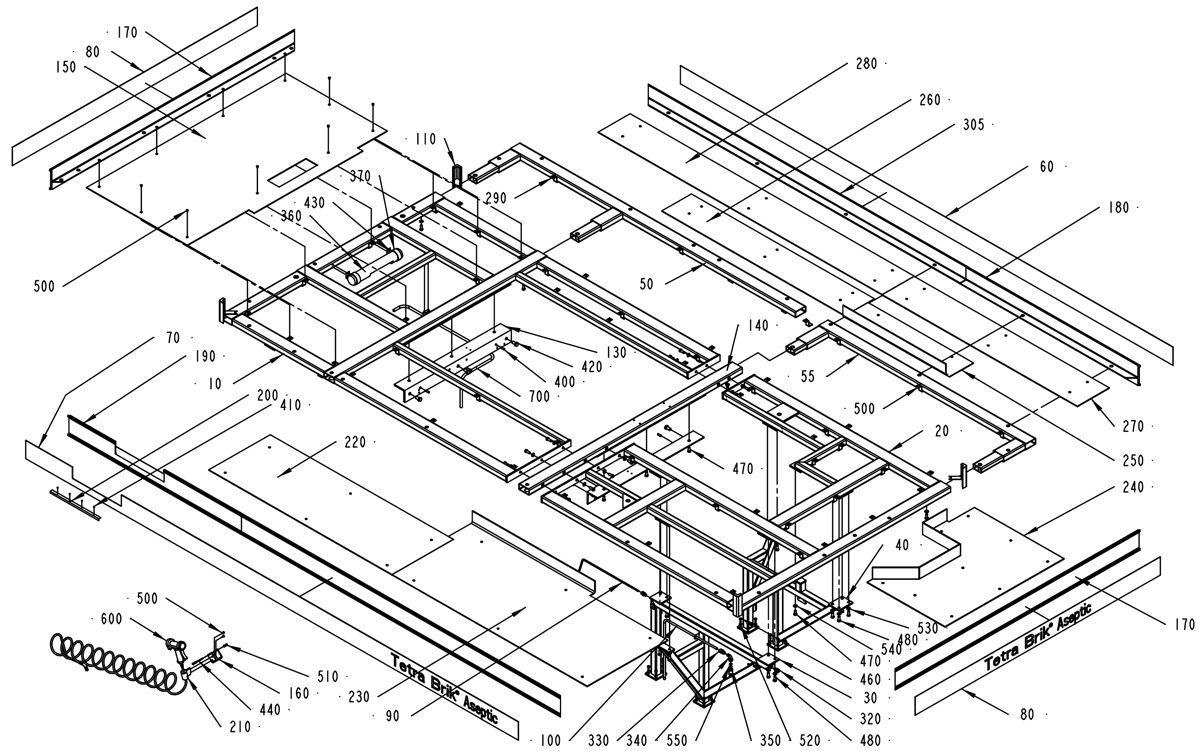

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
NOPT
070
578054-0000
STRIP, LEFT
150
1334037-0000
CHECKER PLATE
190
1348452-0000
TOE PLATE
290
979092-0000
FASTENING IRON
480
312105-0536
Болт с шестигранной головкой. SCREW M6S ISO 4017 M12X30 A480
500
312155-0366
SCREW DIN 7991 MF6S M6X12 A4 70
530
315105-0178
Шайба. WASHER PLAIN, 13X24X2,5 A4 BRB

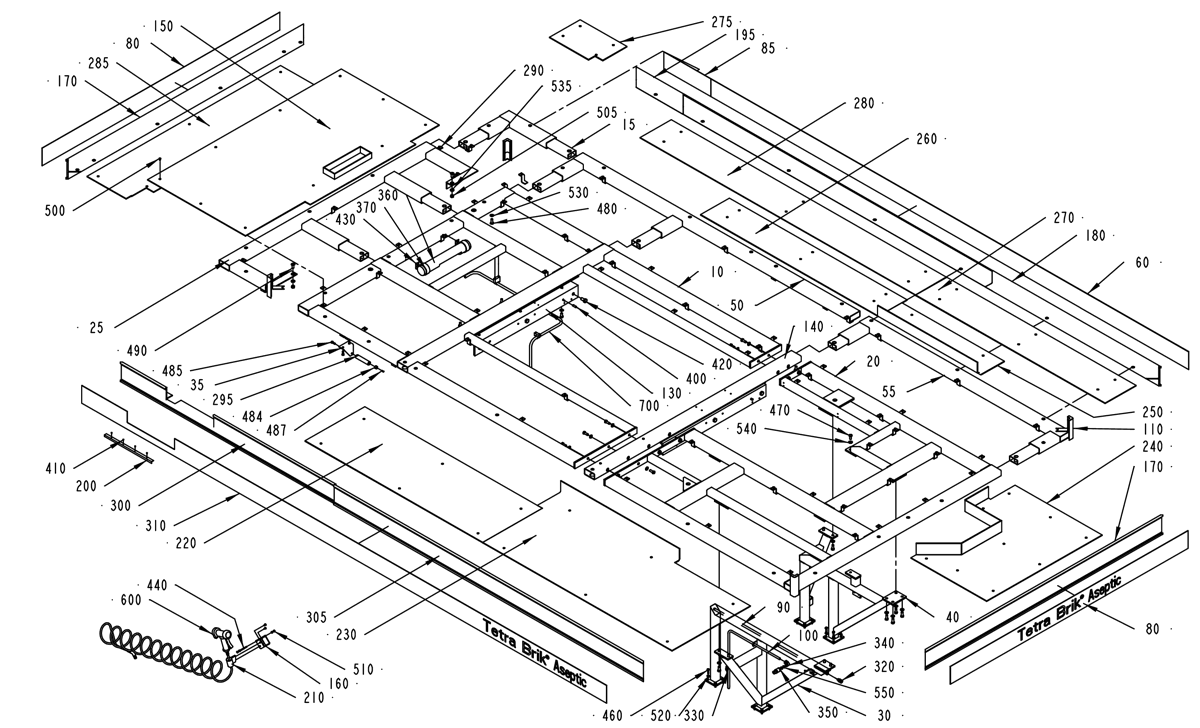

PT19
015
581253-0000
PLATFORM
025
581252-0000
PLATFORM
035
979967-0000
Кронштейн. BRACKET
085
581309-0000
RIM
150
1334037-0000
CHECKER PLATE
195
581306-0000
RIM
275
581251-0000
CHECKER PLATE
285
581250-0000
CHECKER PLATE
290
979092-0000
FASTENING IRON
295
978878-0000
SHAFT
300
979892-0000
TOE PLATE
310
979944-0000
STRIP
480
312105-0536
Болт с шестигранной головкой. SCREW M6S ISO 4017 M12X30 A480
484
90347-0005
DAMPER, NO. F 1006 B
485
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
487
312125-0291
SLOTTED HEAD SCREW, ISO1207 M4X12 A41
490
312151-0536
SCREW HEX.SOCK.COUNT.MF6S 12X30 FZB
500
312155-0366
SCREW DIN 7991 MF6S M6X12 A4 70
505
312601-0322
NUT M6M 12-8 FZB
530
315105-0178
Шайба. WASHER PLAIN, 13X24X2,5 A4 BRB
535
315111-0178
Шайба. WASHER PLAIN, TBRB 13/24 H=4
Общие (Common Parts):
010
979015-0000
PLATFORM
020
979016-0000
PLATFORM
030
979090-0000
LEG, LEFT
040
979091-0000
LEG, RIGHT
050
1348453-0000
PLATFORM
055
1348454-0000
PLATFORM
060
578053-0000
STRIP, RIGHT
080
578055-0000
STRIP, GABLE
090
578058-0000
Трубка. PIPE
100
578059-0000
Трубка. PIPE
110
1036894-0000
CORNER STRIP
130
979017-0000
Кронштейн. BRACKET
140
979018-0000
BEAM
160
578212-0000
Кронштейн. BRACKET
170
578760-0000
TOE PLATE
180
1348451-0000
TOE PLATE
200
578763-0000
CORNER STRIP
210
752093-0000
Держатель. HOLDER
220
979020-0000
CHECKER PLATE
230
979021-0000
CHECKER PLATE
240
979022-0000
CHECKER PLATE
250
979023-0000
CHECKER PLATE
260
979024-0000
CHECKER PLATE
270
979088-0000
CHECKER PLATE
280
979089-0000
CHECKER PLATE
305
979893-0000
TOE PLATE
320
90030-0185
CONN
330
90030-0088
CONN. STR., 12-R1/4, EXT. THREAD
340
90030-0115
CONN. ELBOW WA 12-R3/8
350
90163-0028
QUICK COUPLING, LP 006-0-WR513
360
90164-0009
LIGHT FIXTURE
90297-0009
Люминесцентная лампа 6 Вт. Fluorescent tube 6W
370
90164-0303
BRACKET SK2202 WALDMANN
400
311103-0458
PARALLELL PIN, M6, 10X30 MM
410
311520-0423
RIVET, BLANK 3,2X6
420
312101-0624
SCREW M6S M16X30 FZB
430
312105-0364
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X10 A4 80
440
312105-0383
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X65 A4 80
460
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
470
312105-0534
SCREW M6S M12X25 A280
510
312605-0316
HEXAGON NUT, M6M M6 A280
520
315105-0165
Шайба. FWAS080G0-0S, WASHER PLAIN
540
315115-0178
Шайба. WASHER PLAIN, TBRB 13/24 H=4
550
315233-0110
WASHER PL.RND.NYL.13,3/17,H=1
F600
271387-0300
SPRAY GUN
F700
979706-0100
CABLE DUCT
