Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA
370
90134-0031
SLEEVE FOR PLASTIC TUBE
390
90134-0038
BUSHING/NUT INLET/OUTLET 4 MM

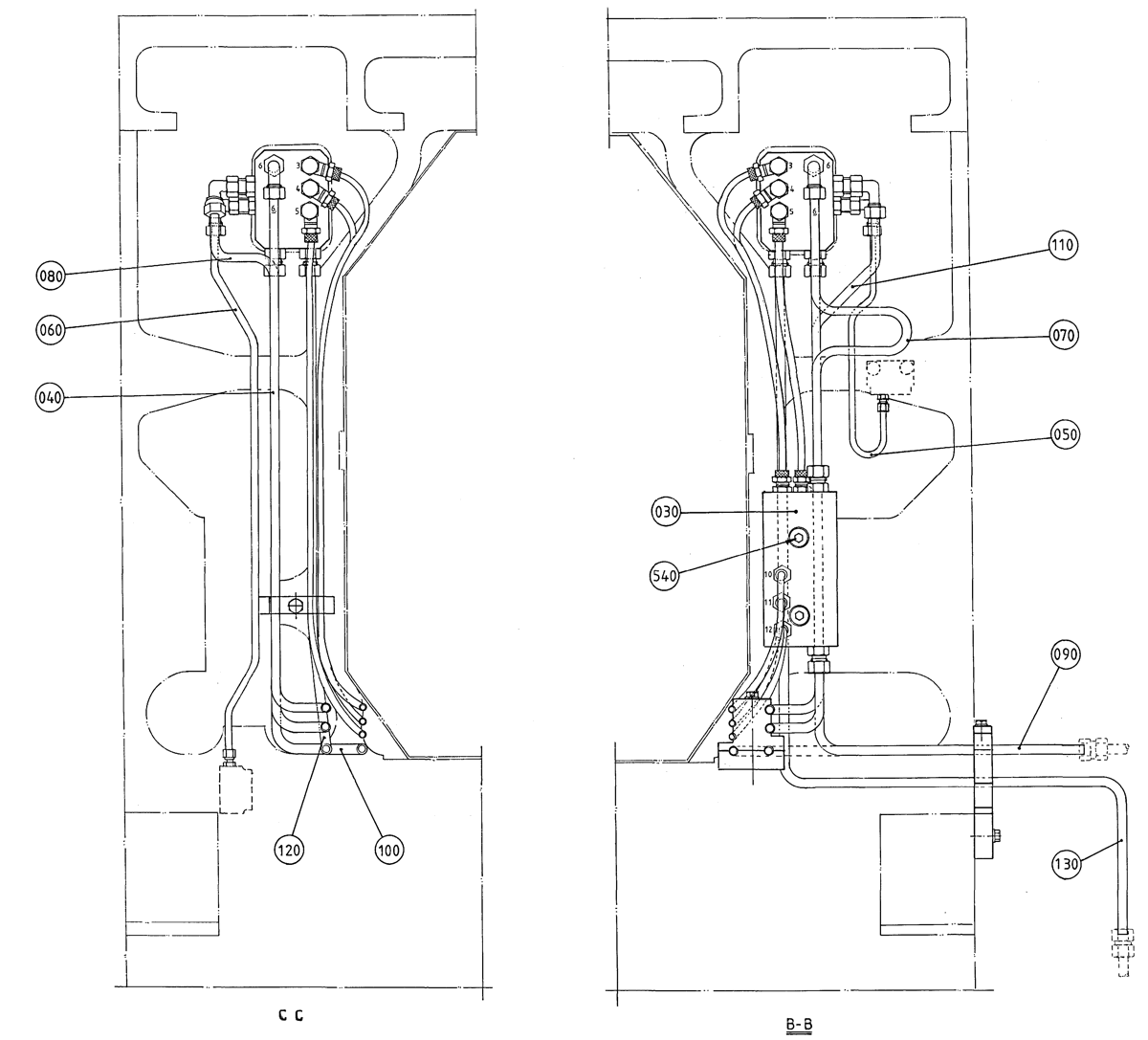

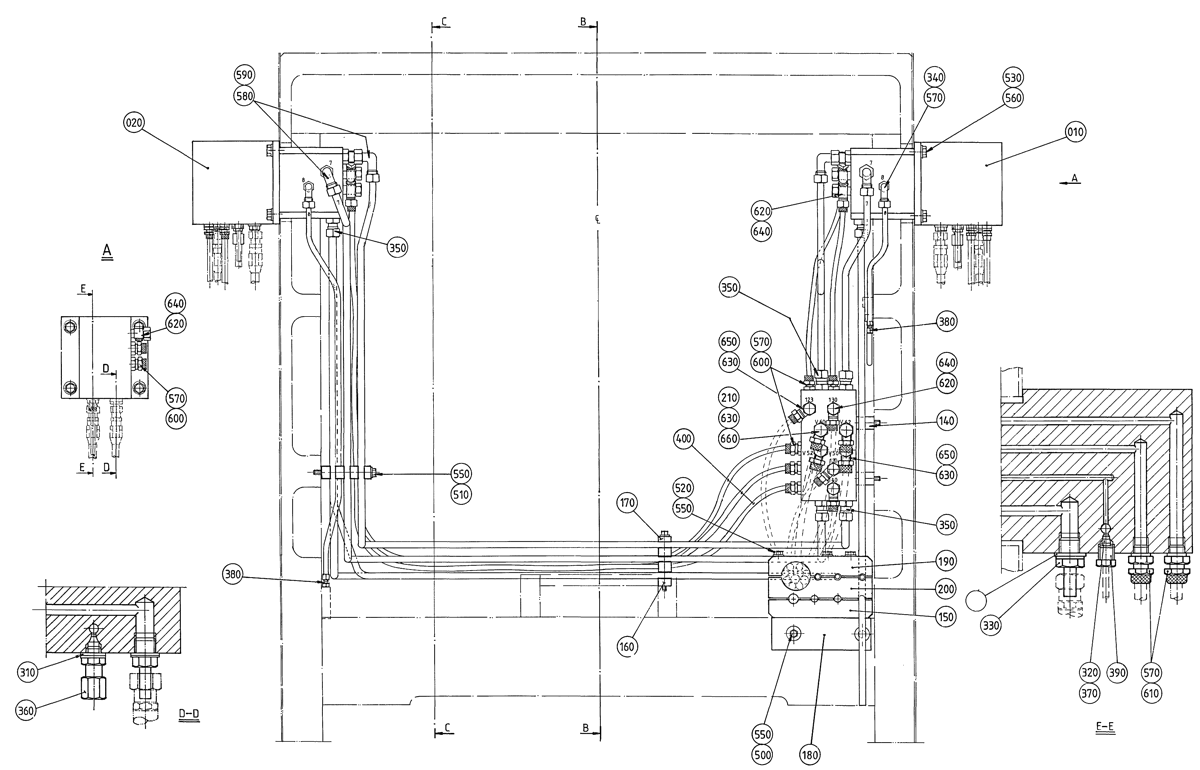

Общие (Common Parts):
010
491255-0000
DISTRIBUTOR BLOCK LEFT
020
491254-0000
DISTRIBUTOR BLOCK RIGHT
030
491256-0000
DISTRIBUTOR BLOCK LEFT
040
491244-0000
PIPE WATER
050
491245-0000
PIPE CENTRAL LUBRICATION
060
491246-0000
PIPE CENTRAL LUBRICATION
070
491247-0000
PIPE WATER
080
491248-0000
PIPE WATER
090
491249-0000
PIPE HYDRAULIC
100
491250-0000
PIPE HYDRAULIC
110
491251-0000
PIPE WATER
120
491252-0000
PIPE HYDRAULIC
130
491253-0000
PIPE HYDRAULIC
140
271088-0000
Проставка. SPACER
150
271323-0000
Держатель. HOLDER
160
271343-0000
Держатель. HOLDER
170
271344-0000
Держатель. HOLDER
180
456561-0000
Кронштейн. BRACKET
190
469000-0000
Держатель. HOLDER
200
469001-0000
Держатель. HOLDER
210
469071-0000
Проставка. SPACER
310
90005-0045
Шайба. WASHER PLAIN ROUND 10(3/8)/14,H=2
320
90028-0021
CONE TUBE 4 MM
330
90030-0065
PIPE CONNECTION
340
90030-0171
ADJUSTABLE ELBOW CONNECTION,EXT 6-G1/8
350
90030-0185
CONN
360
90134-0019
CONN. STRAIGHT, GE 6-LM FZB
380
90134-0034
Фитинг. Nipple
90030-0101
Вставка фитинга. Taper
400
90166-0132
TUBE 6 MM PA,TRANSP.
500
312101-0372
SCREW M6S M6X25 FZB
510
312101-0385
SCREW M6S M6X75 FZB
520
312101-0388
SCREW M6S M6X90 FZB
530
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
540
312111-0471
SCREW HEX.SOCK.HD.MC6S-TT 8X100 88 FZ
550
315101-0153
Шайба. WASHER PLAIN, BRB, 6,4/12 H=1,5
560
315105-0165
Шайба. FWAS080G0-0S, WASHER PLAIN
570
315211-0105
GASKET BOLT HEAD 10,4X15,9X2,1 MM G1/8
580
315211-0108
GASKET BOLT HEAD 13,7X20,6X13,7 MM G1/4
590
342738-0208
ADJUSTABLE ELBOW CONNECTION,EXT 8-G1/4
600
342722-0202
PIPE COUPLING 1/8 D=6MM
610
342921-0121
STRAIGHT COUPLING,EXT.THREADED 8/6-G1/8
620
342732-0102
ELBOW PIPE JOINT, EXT.THREAD, D=6MM-G1/8
630
342980-0122
BANJO-CONNECTION,RING 8/6-G1/4
650
342980-0304
BANJO-HOLLOW BOLT COUPL,EXT.THR.01-G1/4
660
342980-0314
BANJO-HOLLOW BOLT COUPL,EXT.THR.02-G1/4
