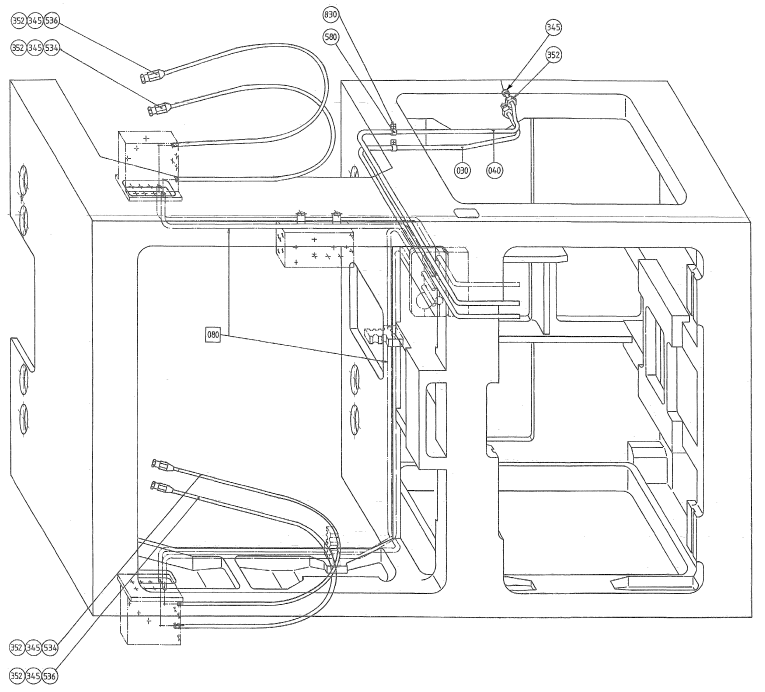

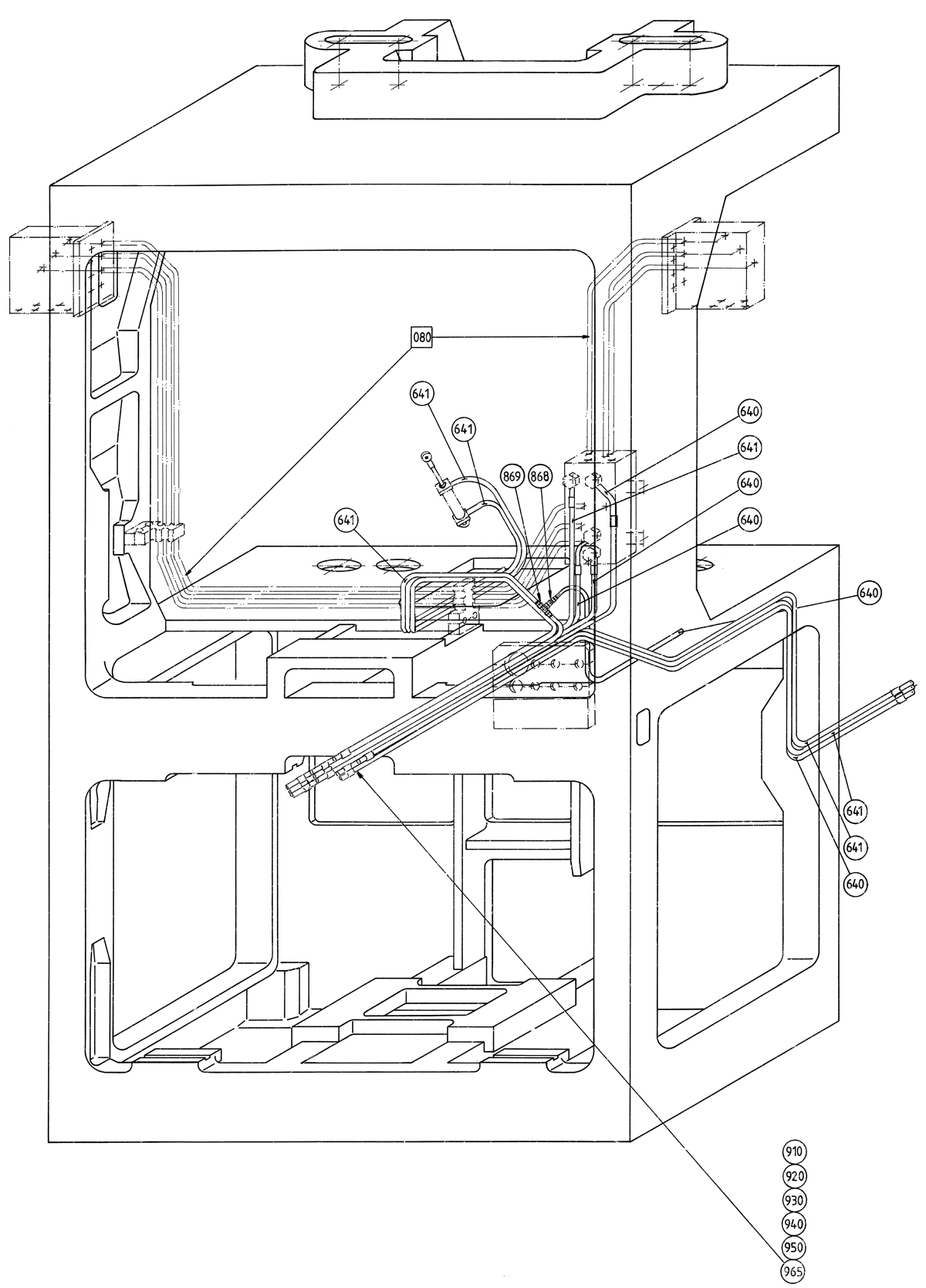

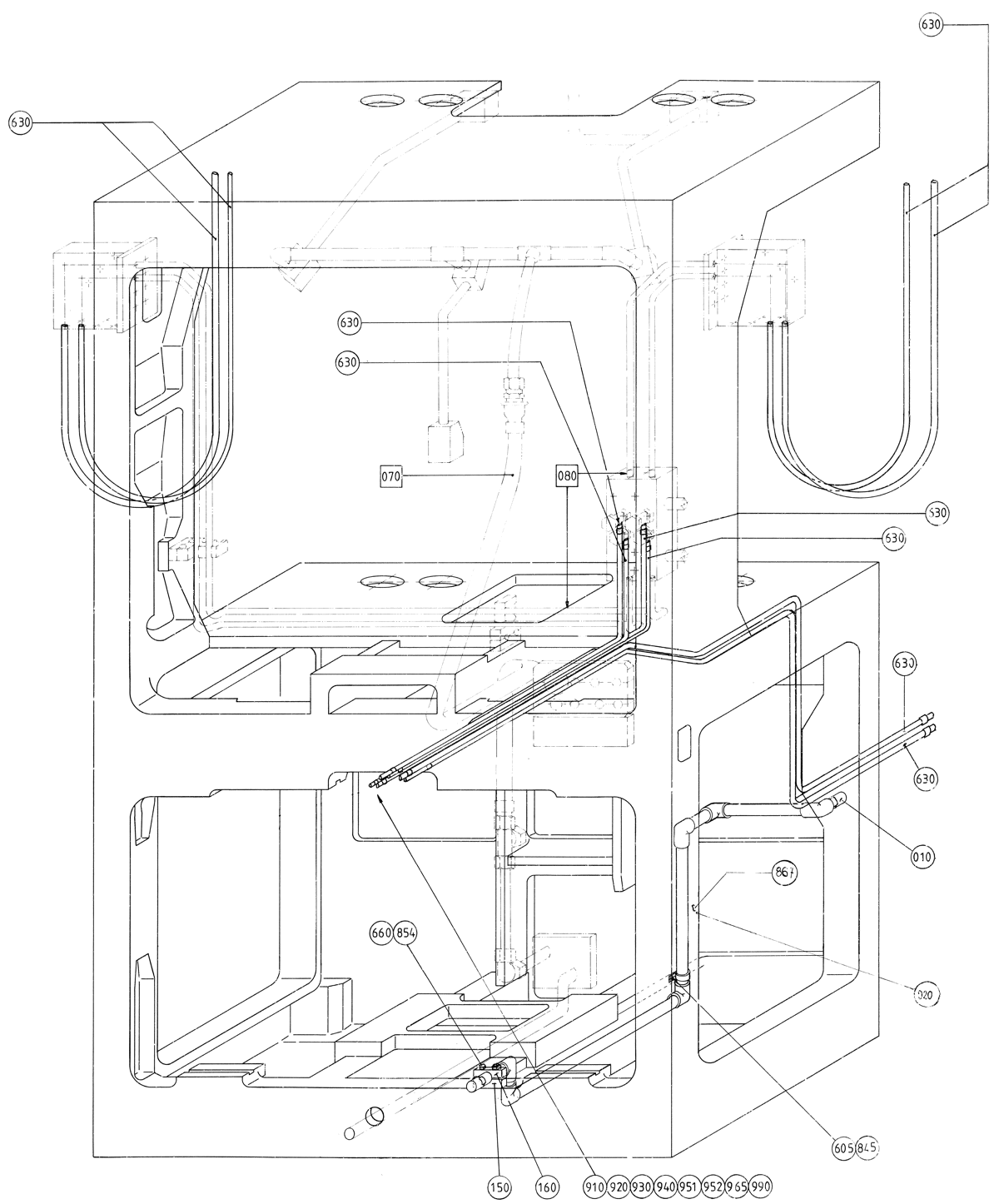

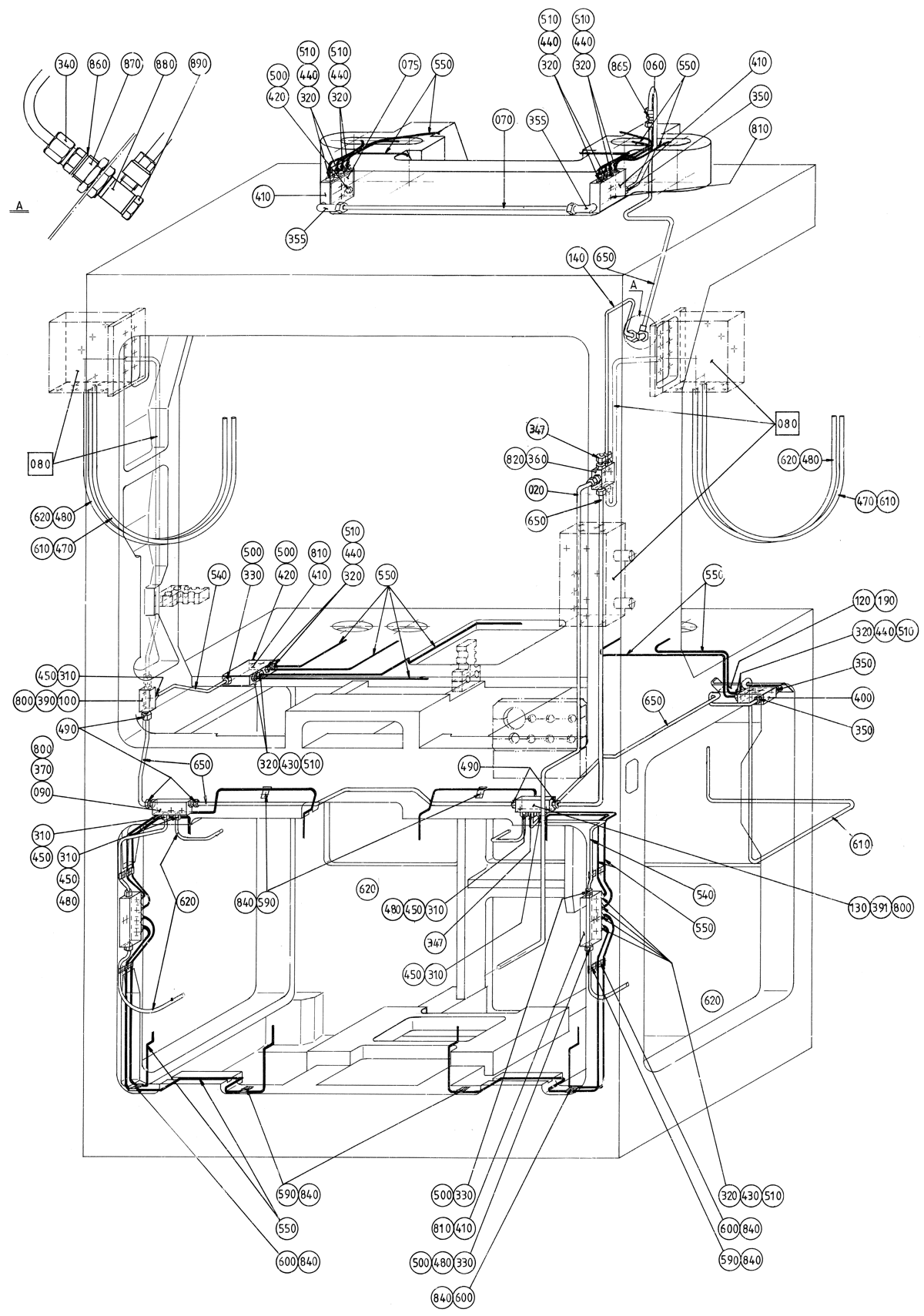

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA
030
271742-0000
Трубка. PIPE
040
271743-0000
Трубка. PIPE
345
90030-0098
ACCESSORIES, FERRULE 8
352
90030-0172
NUT M8 REPL.BY 342703-208
580
90165-0007
PIPE CLIP FOR TUBE D=8 MM
830
312115-0289
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M4X10 A4 80
870
342767-0100
CONN. BULKHEAD G1/8
Общие (Common Parts):
010
491854-0000
PIPE WATER
020
979486-0000
LUBRICATING PIPE
060
469133-0000
Трубка. PIPE
070
469132-0000
Трубка. PIPE
075
469131-0000
LACE
090
271622-0000
LACE
100
271623-0000
LACE
120
295986-0000
Держатель. HOLDER
130
456407-0000
LACE
140
491390-0000
PIPE CENTRAL LUBRICATION
150
491859-0000
Держатель. HOLDER
160
491860-0000
Держатель. HOLDER
310
90028-0001
CONE 5/32
320
90028-0020
CONE TUBE 2,5MM
330
90028-0021
CONE TUBE 4 MM
340
90030-0051
CONN. STR., 6-R1/8, EXT. THREAD
347
90136-0002
PLUG 5/1624
350
90030-0162
Фиттинг прямой. CONN. STR. 6-M10X1, EXT. THREAD
355
90030-0200
CONN. ELBOW, 6-M10X1, EXT.THREAD
360
90032-0014
DISTR. BLOCK & DIST.5/16-24UNF X6
370
90032-0026
DISTR. BLOCK, 5/16-24UNF X2
390
90032-0030
DISTR. BLOCK, 5/16-24UNF X3
391
90032-0031
DISTR. BLOCK, 5/16-24UNF X5
400
90032-0038
BLOCK 2 WAYS
410
90032-0039
BLOCK 4 WAYS
420
90090-0008
BALL, D=7,1 MM
430
90092-0052
METERING VALVE 10 MM3
440
90092-0053
METERING VALVE 30 MM3
450
90134-0003
Втулка. BUSHING
470
90134-0030
SLEEVE FOR PLASTIC TUBE
480
90134-0031
SLEEVE FOR PLASTIC TUBE
490
90134-0034
Фитинг. Nipple
90030-0101
Вставка фитинга. Taper
500
90134-0038
BUSHING/NUT INLET/OUTLET 4 MM
510
90134-0039
BUSHING VALVE CONNECTION 2,5 MM
534
90148-0037
Шланг. HOSE
536
90148-0038
Шланг. HOSE
540
90151-0001
BRASS PIPE DI=2,6 MM
550
90266-0019
Трубка. PIPE
560
90165-0002
CLIP
590
90165-0022
PIPE CLIP, FOR TUBE D=2,5 MM, B-3570
600
90165-0023
CLIP
605
90165-0039
PIPE CLAMP, RSGU 1.15/12, D=15 MM
610
90166-0108
TUBE 6 MM PA TRANSP.
620
90166-0109
TUBE 4 MM PA TRANSP.
630
90166-0118
TUBE 8 MM PA BLACK
640
90166-0081
TUBE 6 MM PA BLUE
641
90166-0013
TUBE 8 MM PA BLUE
650
90266-0006
TUBE
660
312101-0337
SCREW M6S M5X35 FZB
790
312105-0289
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X10 A4 70
800
312105-0295
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X20 A4 70
805
312121-0287
SCREW ISO 1207 M4X8 4.8-5.8 Z.PL.
810
312105-0297
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X25 A4 70
820
312105-0372
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X25 A4 80
840
312125-0287
SLOTTED HEAD SCREW, ISO1207 M4X8 A4
845
312125-0323
SLOTTED HEAD SCREW, ISO1207 M5X8 A4
850
312165-0325
SCREW SLOT.RAIS.COUNT.HD.MKFS 5X10 SS
854
315101-0146
Шайба. WASHER PLAIN, BRB, 5,3/10 H=1
857
315105-0136
Шайба. WASHER PLAIN, 4,3X8X0,8 A4 BRB
860
315234-0109
WASHER,PL.RND.CU.10,3/13,5 H=1,0
865
342727-0102
CONN. PIPE G-6-LFZB
867
90165-0065
PIPE CLAMP, RSGU 1.8/9, D=8 MM
868
342716-0203
REDUCER 6-8
869
342748-0103
T-CONNECTION
880
342797-0121
CONN. BANJO, RINGPIECE 6-1/8
890
342980-0303
BANJO-HOLLOW BOLT COUPL,EXT.THR.01-G1/8
900
352113-0101
CABLE TIE,BLACK 92X
910
359000-0400
MARKING CO2/40
920
359000-0401
MARKING COLLAR 2/4 1 YELLOW
930
359000-0402
MARKING COLLAR 2/4 2 YELLOW
940
359000-0403
MARKING COLLAR PA2/4 3 YELLOW
950
359000-0404
MARKING COLLAR PA2/4 4 YELLOW
951
359000-0405
MARKING CO2/45
952
359000-0406
MARKING COLLAR PA2/4 6 YELLOW
965
359000-0407
MARKING COLLAR PA2/4 7 YELLOW
990
359000-0771
MARKING CO2/4V
F070
271261-0600
CLEANING SYSTEM
F080
491650-0100
DISTRIBUTOR BLOCK
