Для формирования запроса на поставку запчастей Tetra Pak, пожалуйста, откройте схему узла, под схемой выберите требуемую запчасть и нажмите на ссылку "Заказать". Список заявки можно увидеть справа.

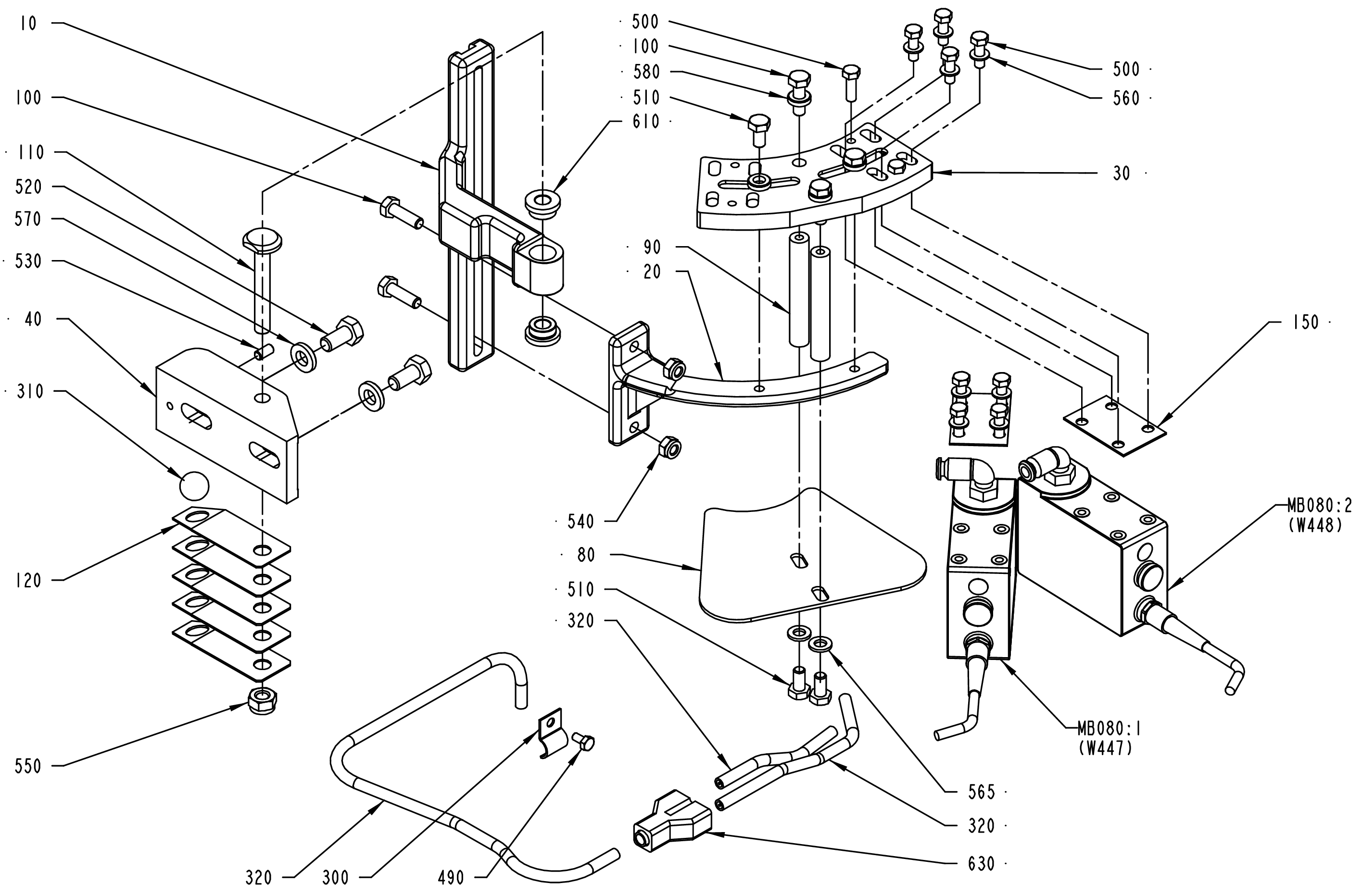

Photocell unit - Запчасти для Tetra Pак TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.



TBA 0160S, TBA 0125S, TBA 0100B, TBA 0250S, TBA 0200S, TBA 0200M
10
751456-0000
Держатель. HOLDER
Заказать

20
751476-0000
CANTILEVER
Заказать

30
491880-0000
FASTENING PLATE
Заказать

60
752554-0000
Проставка. SPACER
Заказать

80
1260487-0000
Плита. PLATE
Заказать

90
1260491-0000
Гайка. NUT
Заказать

100
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
Заказать

170
312109-0335
Болт с шестигранной головкой. SCREW M6S ISO 4017 M5X30 A480
Заказать

500
312105-0329
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X16 A4 80
Заказать

510
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
Заказать

580
315115-0153
Шайба. WASHER PLAIN, TBRB 6,4/12 H=3
Заказать

TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B, TBA 0200SQ
10
751456-0000
Держатель. HOLDER
Заказать

20
751457-0000
CANTILEVER
Заказать

30
978735-0000
FASTENING PLATE
Заказать

80
1260486-0000
Плита. PLATE
Заказать

90
1260490-0000
Гайка. NUT
Заказать

100
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
Заказать

150
536374-0000
Шайба. WASHER
Заказать

500
312105-0329
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X16 A4 80
Заказать

510
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
Заказать

580
315115-0153
Шайба. WASHER PLAIN, TBRB 6,4/12 H=3
Заказать

Общие (Common Parts):
40
490876-0000
Кронштейн. BRACKET
Заказать

110
457367-0000
SHAFT
Заказать

120
457368-0000
Пружина. SPRING
Заказать

300
90074-0001
CABLE CLIPS, D=10 MM
Заказать

310
90090-0016
Шарик. BALL, D=15 MM
Заказать

320
90166-0132
TUBE 6 MM PA,TRANSP.
Заказать

490
312105-0287
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X8 A4 70
Заказать

520
312105-0449
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X16 A4 80
Заказать

530
312318-0325
SCREW HEX.SOCK.SET CUP P.MSK6SS5X10 SS
Заказать

540
312812-0316
HEXAGON NUT, NY-LOCK M6 A4 80
Заказать

550
312812-0318
HEXAGON NUT, NY-LOCK M8 A4 80
Заказать

560
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
Заказать

565
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
Заказать

570
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
Заказать

610
321101-0143
FLANGE BUS 8F7X8
Заказать

630
90055-0100
Соединение. Y-CONNECTION, 6-6
Заказать

MB080:1
90458-0601
Фотоэлемент. PHOTOCELL, SICK PHOTOCELL 1
Заказать

0
342732-0102
ELBOW PIPE JOINT, EXT.THREAD, D=6MM-G1/8
Заказать

MB080:2
90458-0601
Фотоэлемент. PHOTOCELL, SICK PHOTOCELL 1
Заказать

0
342732-0102
ELBOW PIPE JOINT, EXT.THREAD, D=6MM-G1/8
Заказать




PHOTOCELL UNIT - Запчасти для Tetra Pak TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.



TBA 0160S, TBA 0125S, TBA 0100B, TBA 0250S, TBA 0200S, TBA 0200M
010
751456-0000
Держатель. HOLDER
Заказать

020
751476-0000
CANTILEVER
Заказать

030
491880-0000
FASTENING PLATE
Заказать

060
752554-0000
Проставка. SPACER
Заказать

080
1260487-0000
Плита. PLATE
Заказать

090
1260491-0000
Гайка. NUT
Заказать

100
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
Заказать

170
312109-0335
Болт с шестигранной головкой. SCREW M6S ISO 4017 M5X30 A480
Заказать

500
312105-0329
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X16 A4 80
Заказать

510
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
Заказать

580
315115-0153
Шайба. WASHER PLAIN, TBRB 6,4/12 H=3
Заказать

TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B, TBA 0200SQ
010
751456-0000
Держатель. HOLDER
Заказать

020
751457-0000
CANTILEVER
Заказать

030
978735-0000
FASTENING PLATE
Заказать

080
1260486-0000
Плита. PLATE
Заказать

090
1260490-0000
Гайка. NUT
Заказать

100
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
Заказать

150
536374-0000
Шайба. WASHER
Заказать

500
312105-0329
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X16 A4 80
Заказать

510
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
Заказать

580
315115-0153
Шайба. WASHER PLAIN, TBRB 6,4/12 H=3
Заказать

Общие (Common Parts):
040
490876-0000
Кронштейн. BRACKET
Заказать

110
457367-0000
SHAFT
Заказать

120
457368-0000
Пружина. SPRING
Заказать

300
90074-0001
CABLE CLIPS, D=10 MM
Заказать

310
90090-0016
Шарик. BALL, D=15 MM
Заказать

320
90166-0132
TUBE 6 MM PA,TRANSP.
Заказать

490
312105-0287
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X8 A4 70
Заказать

520
312105-0449
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X16 A4 80
Заказать

530
312318-0325
SCREW HEX.SOCK.SET CUP P.MSK6SS5X10 SS
Заказать

540
312812-0316
HEXAGON NUT, NY-LOCK M6 A4 80
Заказать

550
312812-0318
HEXAGON NUT, NY-LOCK M8 A4 80
Заказать

560
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
Заказать

565
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
Заказать

570
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
Заказать

610
321101-0143
FLANGE BUS 8F7X8
Заказать

630
90055-0100
Соединение. Y-CONNECTION, 6-6
Заказать

MB080:1
90458-0601
Фотоэлемент. PHOTOCELL, SICK PHOTOCELL 1
Заказать


342732-0102
ELBOW PIPE JOINT, EXT.THREAD, D=6MM-G1/8
Заказать

MB080:2
90458-0601
Фотоэлемент. PHOTOCELL, SICK PHOTOCELL 1
Заказать


342732-0102
ELBOW PIPE JOINT, EXT.THREAD, D=6MM-G1/8
Заказать
