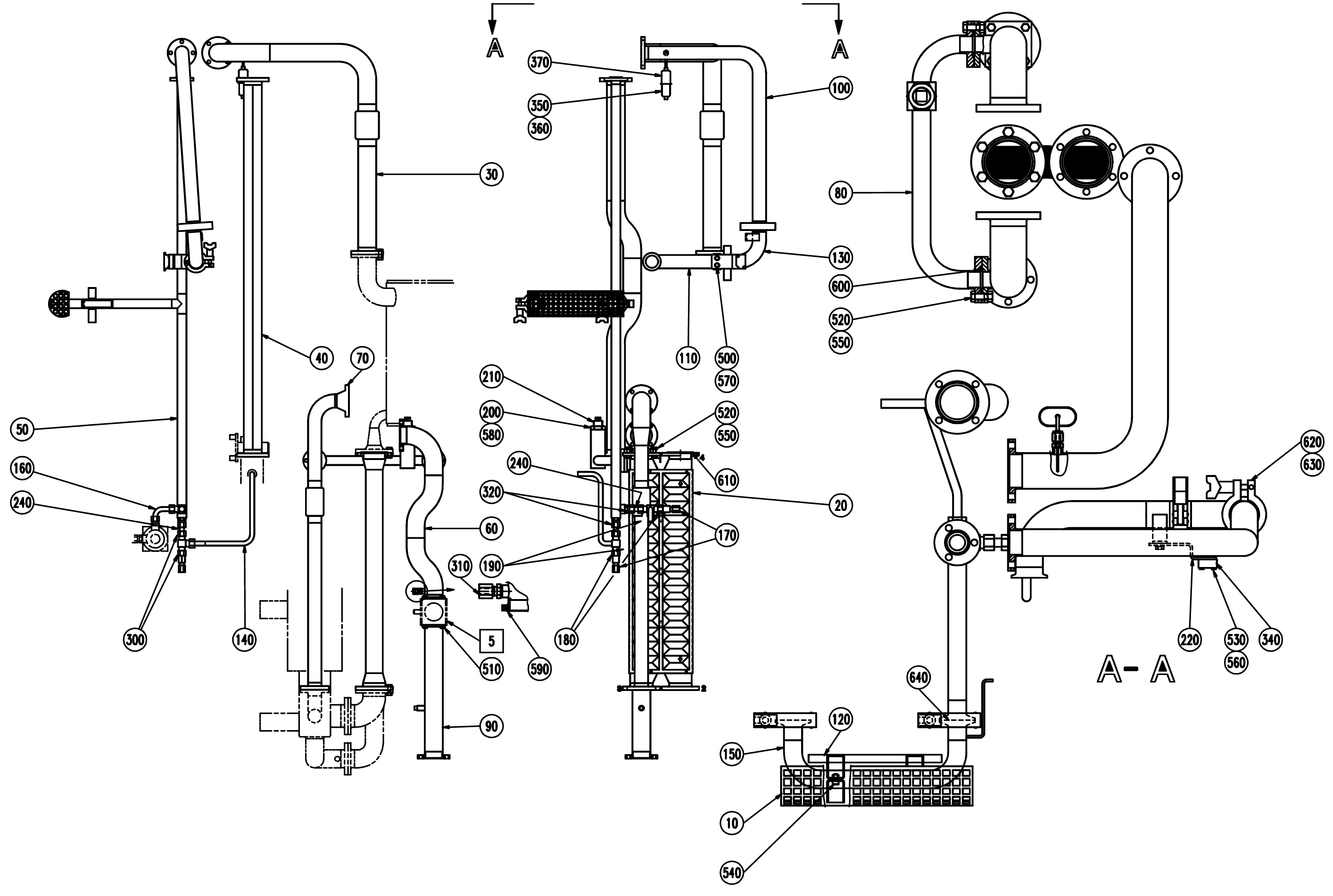

Heat exchanger - Запчасти для Tetra Pак TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.



010
272557-0001
TOUCH GUARD


312605-0314
HEXAGON NUT, M6M M5 A280

020
978838-0000
HEAT EXCHANGER

030
978993-0000
Трубка. PIPE

040
978994-0000
Трубка. PIPE

050
978995-0000
Трубка. PIPE

060
979027-0000
Трубка. PIPE

070
979028-0000
Трубка. PIPE

080
979031-0000
Трубка. PIPE

090
979045-0000
Трубка. PIPE

100
979104-0000
Трубка. PIPE

110
979105-0000
Трубка. PIPE

120
272556-0001
TOUCH GUARD

130
979108-0000
Трубка. PIPE

140
1260481-0000
Трубка. PIPE

150
979124-0000
Трубка. PIPE

160
1260480-0000
Трубка. PIPE

170
209145-0000
THROTTLE SCREW

180
209146-0000
BARRIER NUT

190
279589-0000
Гайка. NUT

200
442237-0000
Гайка. NUT

210
490998-0000
THROTTLE SCREW

220
979109-0000
Держатель. HOLDER

240
1260489-0000
Трубка. PIPE

300
90030-0058
Соединение. CONN. T-PIPE T-12

310
90030-0184
Фиттинг прямой. CONN. STR. GA-6-G1/8

320
90030-0187
Фиттинг прямой. CONN. STR. GA-12-G3/8

340
90044-0104
PROX.SWITCH IFM IN 3002

350
90326-0012
Защита. PROTECTIVE COVER, T31A4618

360
90326-0020
Розетка. PLUG, FEMALE YELLOW CR-AL

370
90326-0051
Термопара. THERMOCOUPLE, 12826-33

500
312105-0364
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X10 A4 80

510
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80

520
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80

530
312115-0228
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M3X16 A4 80

540
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80

550
312605-0318
HEXAGON NUT, M6M M8 A280

560
315105-0124
Шайба. WASHER PLAIN, 3,2X6X0,5 A4 BRB

570
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB

580
315204-0119
Уплотнительное кольцо O-RING 25,1X1,6 MM

590
315204-0301
Уплотнительное кольцо O-RING 49,5X3 MM

600
315229-0203
Прокладка. GASKET 34,8X42,8X3,7 MM 11/2

610
315229-0206
Прокладка. GASKET 60,2X68,2X3,7 MM 21/2

620
342840-0103
CLAMPING PIECE

630
342850-0304
GASKET 35,4X49,1X5,2 MM 11/2 FDA

640
342850-0303
GASKET 22,7X49,1X5,2 MM 1 FDA

F005
476859-0300
WEAC-VALVE
