Для формирования запроса на поставку запчастей Tetra Pak, пожалуйста, откройте схему узла, под схемой выберите требуемую запчасть и нажмите на ссылку "Заказать". Список заявки можно увидеть справа.

Upper tube support - Запчасти для Tetra Pак TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.



TBA 0125S, TBA 0100B
010
456905-0000
FASTENING PLATE
Заказать

030
571536-0000
CANTILEVER
Заказать

050
752141-0000
FORMING ROLLER
Заказать

060
752142-0000
FORMING ROLLER
Заказать

075
1296912-0000
Ролик. ROLL
Заказать

080
752143-0000
FORMING ROLLER
Заказать

090
752186-0002
SHAFT
Заказать

100
752186-0008
SHAFT
Заказать

110
752186-0006
SHAFT
Заказать

140
456907-0000
LOCK PLATE
Заказать

250
90240-0172
Фланцевая втулка. FLANGE BUSHING,8X12X10 MM NFB
Заказать

255
752156-0000
Фланцевая втулка. FLANGE BUSHING
Заказать

500
312105-0332
Болт с шестигранной головкой. SCREW M6S ISO 4017 M5X22 A480
Заказать

TBA 0160S, TBA 0200S
010
456905-0000
FASTENING PLATE
Заказать

030
571535-0000
CANTILEVER
Заказать

050
752126-0000
FORMING ROLLER
Заказать

060
752127-0000
FORMING ROLLER
Заказать

075
1296914-0000
Ролик. ROLL
Заказать

080
752128-0000
FORMING ROLLER
Заказать

090
752186-0002
SHAFT
Заказать

100
752186-0008
SHAFT
Заказать

110
752186-0006
SHAFT
Заказать

140
456907-0000
LOCK PLATE
Заказать

250
90240-0172
Фланцевая втулка. FLANGE BUSHING,8X12X10 MM NFB
Заказать

255
752156-0000
Фланцевая втулка. FLANGE BUSHING
Заказать

500
312105-0332
Болт с шестигранной головкой. SCREW M6S ISO 4017 M5X22 A480
Заказать

TBA 0250S, TBA 0200M
010
574404-0000
Кронштейн. BRACKET
Заказать

030
571535-0000
CANTILEVER
Заказать

050
574479-0000
Ролик. ROLL
Заказать

060
574480-0000
Ролик. ROLL
Заказать

075
1296915-0000
Ролик. ROLL
Заказать

080
574481-0000
Ролик. ROLL
Заказать

090
752186-0002
SHAFT
Заказать

100
752186-0008
SHAFT
Заказать

110
752186-0006
SHAFT
Заказать

140
1279087-0000
LOCKING PLATE
Заказать

250
90240-0172
Фланцевая втулка. FLANGE BUSHING,8X12X10 MM NFB
Заказать

255
752156-0000
Фланцевая втулка. FLANGE BUSHING
Заказать

500
312105-0332
Болт с шестигранной головкой. SCREW M6S ISO 4017 M5X22 A480
Заказать

TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B, TBA 0200SQ
010
978792-0000
Плита. PLATE
Заказать

030
571535-0000
CANTILEVER
Заказать

050
751491-0000
Ролик. ROLL
Заказать

060
751492-0000
Ролик. ROLL
Заказать

075
1296913-0000
Ролик. ROLL
Заказать

080
751494-0000
Ролик. ROLL
Заказать

090
752186-0005
SHAFT
Заказать

100
752186-0009
SHAFT
Заказать

110
752187-0000
SHAFT
Заказать

250
90240-0172
Фланцевая втулка. FLANGE BUSHING,8X12X10 MM NFB
Заказать

500
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

Общие (Common Parts):
020
751333-0000
SETTING PLATE
Заказать

040
256309-0000
SHAFT
Заказать

150
1279091-0000
LOCKING PLATE
Заказать

160
256312-0000
Шайба. WASHER
Заказать

170
2033-0011
Шайба. WASHER
Заказать

180
26490-0000
Шайба. WASHER
Заказать

190
256280-0000
DOWEL
Заказать

200
571534-0000
Плита. PLATE
Заказать

210
257090-0000
SHIFTER HANDLE
Заказать

220
751334-0000
Проставка. SPACER
Заказать

260
456042-0000
Винт. SCREW
Заказать

265
28037-0000
Шайба. WASHER
Заказать

295
491153-0000
COMPRESSION GLAND
Заказать

300
90335-0008
Пружина. SPRING
Заказать

520
312105-0371
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X22 A480
Заказать

530
312105-0451
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X20 A4 80
Заказать

540
315105-0165
Шайба. FWAS080G0-0S, WASHER PLAIN
Заказать

550
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
Заказать

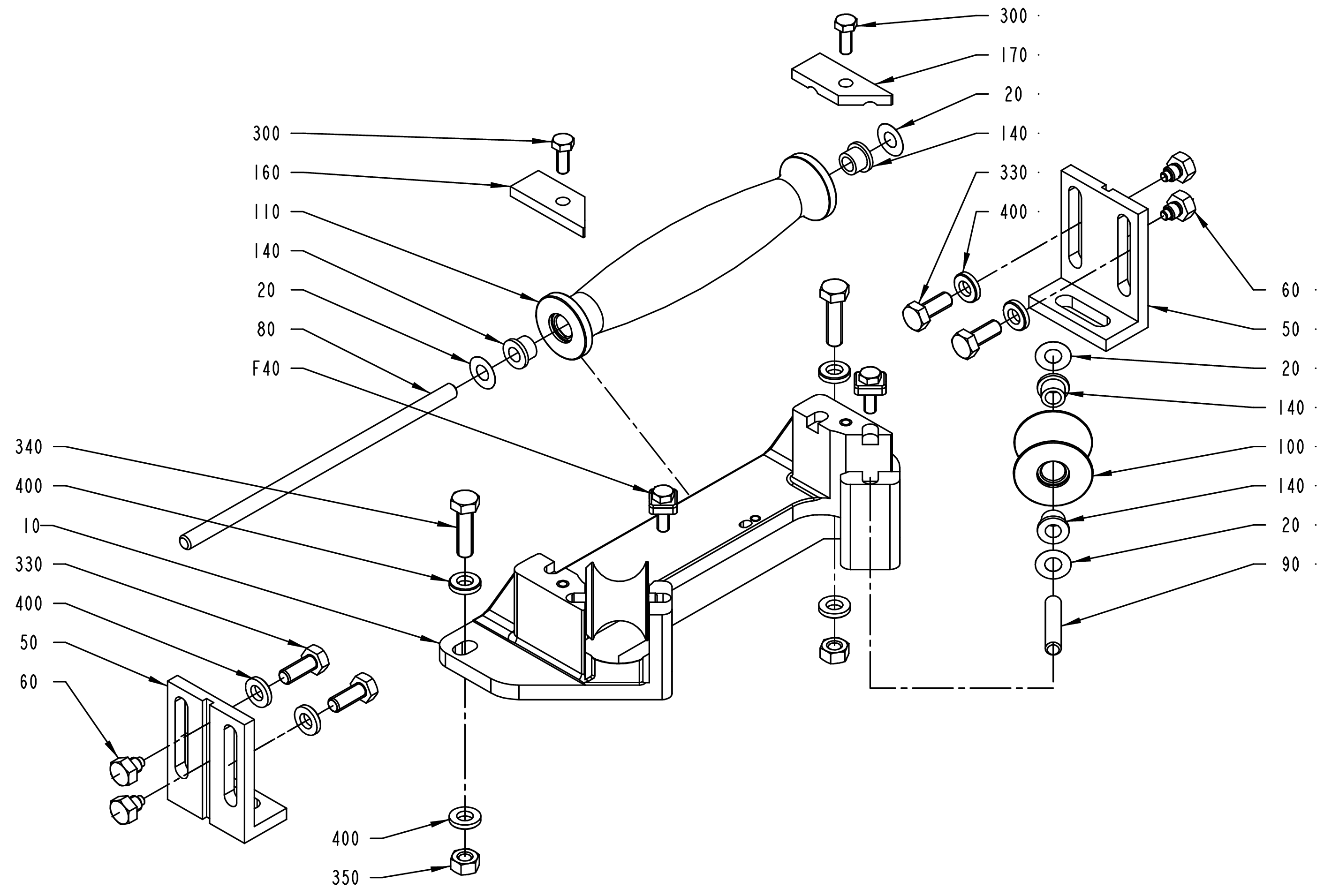

UPPER TUBE SUPPORT - Запчасти для Tetra Pak TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.



TBA 0125S, TBA 0100B
010
469078-0000
Держатель. HOLDER
Заказать

050
256279-0000
ANGLE
Заказать

080
752186-0010
SHAFT
Заказать

090
752186-0001
SHAFT
Заказать

100
752145-0000
FORMING ROLLER
Заказать

110
752144-0000
FORMING ROLLER
Заказать

160
1279089-0000
LOCKING PLATE
Заказать

170
1279088-0000
LOCKING PLATE
Заказать

290
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

345
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
Заказать

TBA 0160S, TBA 0200S
010
469041-0000
Держатель. HOLDER
Заказать

050
469047-0000
ANGLE
Заказать

080
752186-0010
SHAFT
Заказать

090
752186-0004
SHAFT
Заказать

100
752130-0000
FORMING ROLLER
Заказать

110
752129-0000
FORMING ROLLER
Заказать

160
1279089-0000
LOCKING PLATE
Заказать

170
1279088-0000
LOCKING PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

TBA 0180B
010
978791-0000
Держатель. HOLDER
Заказать

050
751267-0000
CANTILEVER
Заказать

080
752186-0011
SHAFT
Заказать

090
752186-0004
SHAFT
Заказать

160
751287-0000
Плита. PLATE
Заказать

170
751288-0000
Плита. PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

TBA 0250S, TBA 0200M
010
574416-0000
Кронштейн. BRACKET
Заказать

050
469047-0000
ANGLE
Заказать

080
752186-0010
SHAFT
Заказать

090
752186-0012
SHAFT
Заказать

100
574418-0000
Ролик. ROLL
Заказать

110
574417-0000
Ролик. ROLL
Заказать

160
1279089-0000
LOCKING PLATE
Заказать

170
1279088-0000
LOCKING PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

TBA 0330S, TBA 0300S, TBA 0200B, TBA 0284B, TBA 0250B, TBA 0200SQ
010
978791-0000
Держатель. HOLDER
Заказать

050
751267-0000
CANTILEVER
Заказать

080
752186-0011
SHAFT
Заказать

090
752186-0004
SHAFT
Заказать

100
751284-0000
Ролик. ROLL
Заказать

110
751283-0000
Ролик. ROLL
Заказать

160
751287-0000
Плита. PLATE
Заказать

170
751288-0000
Плита. PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

Общие (Common Parts):
020
2033-0011
Шайба. WASHER
Заказать

040
565462-0100
LOCK PLATE
Заказать

060
256280-0000
DOWEL
Заказать

140
90240-0172
Фланцевая втулка. FLANGE BUSHING,8X12X10 MM NFB
Заказать

330
312105-0451
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X20 A4 80
Заказать

350
312605-0318
HEXAGON NUT, M6M M8 A280
Заказать

400
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
Заказать




UPPER TUBE SUPPORT - Запчасти для Tetra Pak TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.



TBA 0125S, TBA 0100B
010
469078-0000
Держатель. HOLDER
Заказать

050
256279-0000
ANGLE
Заказать

080
752186-0010
SHAFT
Заказать

090
752186-0001
SHAFT
Заказать

100
752145-0000
FORMING ROLLER
Заказать

110
752144-0000
FORMING ROLLER
Заказать

160
1279089-0000
LOCKING PLATE
Заказать

170
1279088-0000
LOCKING PLATE
Заказать

290
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

345
312105-0457
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X35 A4 80
Заказать

TBA 0160S, TBA 0200S
010
469041-0000
Держатель. HOLDER
Заказать

050
469047-0000
ANGLE
Заказать

080
752186-0010
SHAFT
Заказать

090
752186-0004
SHAFT
Заказать

100
752130-0000
FORMING ROLLER
Заказать

110
752129-0000
FORMING ROLLER
Заказать

160
1279089-0000
LOCKING PLATE
Заказать

170
1279088-0000
LOCKING PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

TBA 0180B
010
978791-0000
Держатель. HOLDER
Заказать

050
751267-0000
CANTILEVER
Заказать

080
752186-0011
SHAFT
Заказать

090
752186-0004
SHAFT
Заказать

160
751287-0000
Плита. PLATE
Заказать

170
751288-0000
Плита. PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

TBA 0250S, TBA 0200M
010
574416-0000
Кронштейн. BRACKET
Заказать

050
469047-0000
ANGLE
Заказать

080
752186-0010
SHAFT
Заказать

090
752186-0012
SHAFT
Заказать

100
574418-0000
Ролик. ROLL
Заказать

110
574417-0000
Ролик. ROLL
Заказать

160
1279089-0000
LOCKING PLATE
Заказать

170
1279088-0000
LOCKING PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

TBA 0330S, TBA 0300S, TBA 0200B, TBA 0284B, TBA 0250B, TBA 0200SQ
010
978791-0000
Держатель. HOLDER
Заказать

050
751267-0000
CANTILEVER
Заказать

080
752186-0011
SHAFT
Заказать

090
752186-0004
SHAFT
Заказать

100
751284-0000
Ролик. ROLL
Заказать

110
751283-0000
Ролик. ROLL
Заказать

160
751287-0000
Плита. PLATE
Заказать

170
751288-0000
Плита. PLATE
Заказать

300
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
Заказать

340
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
Заказать

Общие (Common Parts):
020
2033-0011
Шайба. WASHER
Заказать

040
565462-0100
LOCK PLATE
Заказать

060
256280-0000
DOWEL
Заказать

140
90240-0172
Фланцевая втулка. FLANGE BUSHING,8X12X10 MM NFB
Заказать

330
312105-0451
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X20 A4 80
Заказать

350
312605-0318
HEXAGON NUT, M6M M8 A280
Заказать

400
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
Заказать
