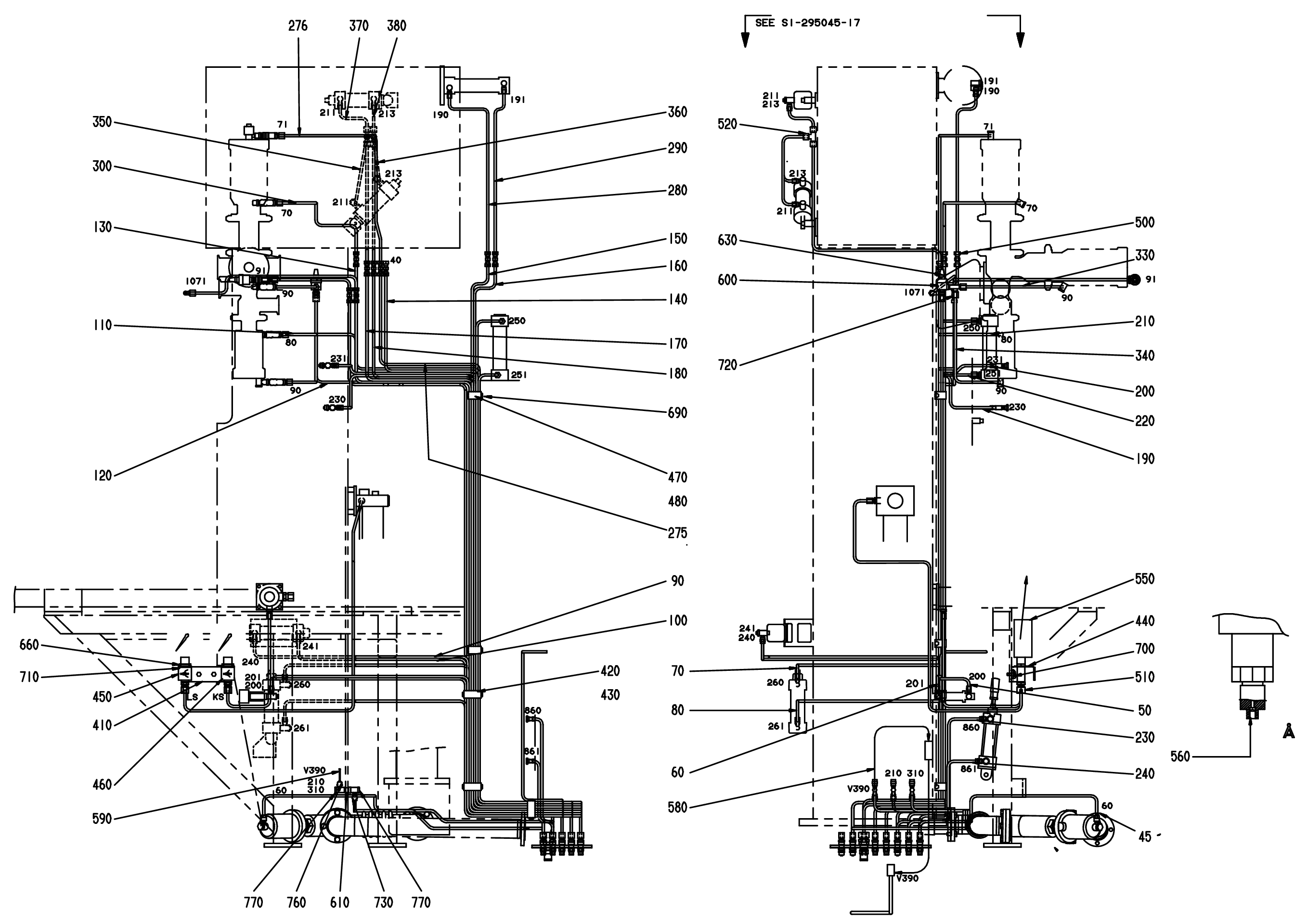

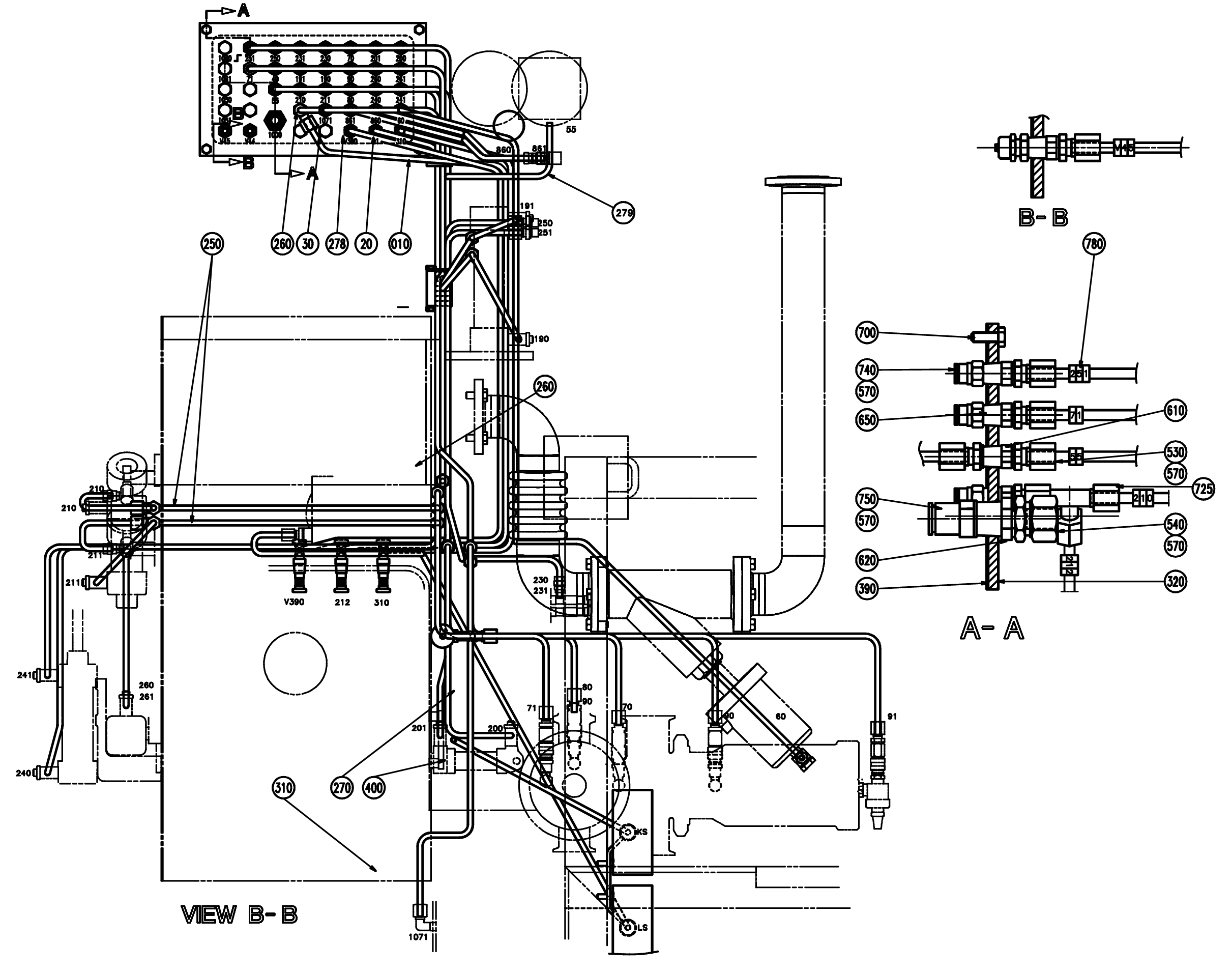

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA PT19
010
1538271-0000
TUBE 210
530
90030-0184
Фиттинг прямой. CONN. STR. GA-6-G1/8
540
90030-0187
Фиттинг прямой. CONN. STR. GA-12-G3/8
650
90330-0066
PLUG, EXT. G-THREAD, G1/8
710
312502-0120
DRIVE SCREW ROUND HEAD KDS 0X5
715
342722-0202
PIPE COUPLING 1/8 D=6MM
730
342797-0121
CONN. BANJO, RINGPIECE 6-1/8
760
342980-0113
BANJO-CONNECTION,RING 6/4-G1/8
770
342980-0303
BANJO-HOLLOW BOLT COUPL,EXT.THR.01-G1/8
TBA NOPT
530
90030-0184
Фиттинг прямой. CONN. STR. GA-6-G1/8
640
90330-0029
PLUG, EXT. G-THREAD, R-236R3/8
650
90330-0066
PLUG, EXT. G-THREAD, G1/8
715
342722-0202
PIPE COUPLING 1/8 D=6MM
730
342797-0121
CONN. BANJO, RINGPIECE 6-1/8
760
342980-0113
BANJO-CONNECTION,RING 6/4-G1/8
770
342980-0303
BANJO-HOLLOW BOLT COUPL,EXT.THR.01-G1/8
Общие (Common Parts):
020
577778-0000
TUBE 310
030
577779-0000
TUBE V390
045
1350159-0000
TUBE60
050
577782-0000
TUBE 200
060
577783-0000
TUBE 201
070
577784-0000
TUBE260
080
577785-0000
TUBE 261
090
577786-0000
TUBE 240
100
577787-0000
TUBE 241
110
577788-0000
TUBE 80
120
577789-0000
TUBE 90
130
577790-0000
TUBE 70
140
577791-0000
TUBE 40
150
578002-0000
TUBE 190
160
578003-0000
TUBE 191
170
578004-0000
TUBE 211
180
578005-0000
TUBE 213
190
578006-0000
TUBE 230
200
578007-0000
TUBE231
210
578008-0000
TUBE 250
220
578009-0000
TUBE 251
230
578010-0000
TUBE 860
240
578011-0000
TUBE 861
250
578013-0000
TUBE 213 AND 211
260
578015-0000
TUBE 1071
270
578036-0000
Трубка. PIPE
275
580363-0000
Трубка. PIPE 71
276
580364-0000
Трубка. PIPE 71
277
581015-0000
Трубка. PIPE 91
278
581016-0000
Трубка. PIPE 91
279
979558-0000
TUBE 55
280
578017-0000
TUBE 190
290
578018-0000
TUBE 191
300
578020-0000
TUBE 70
310
578021-0000
TUBE 1071
320
578029-0000
CONNECTION DEVICE
330
577541-0000
TUBE 90
340
577542-0000
TUBE 90
350
578022-0000
TUBE 211
360
578023-0000
TUBE 213
370
578024-0000
TUBE 211
380
578025-0000
TUBE 213
390
578030-0000
Прокладка. GASKET
400
578481-0000
Трубка. PIPE
410
33577-0000
CANTILEVER
420
295604-0000
CRAMP
430
295605-0000
Кронштейн. BRACKET
440
464173-0000
Держатель шильдика. LABEL HOLDER
450
464174-0000
Табличка. SIGN
460
464175-0000
Табличка. SIGN
470
578027-0000
CRAMP
480
578028-0000
Кронштейн. BRACKET
500
90030-0075
Соединение. PIPE CONNECTION G-6
510
90030-0092
Соединение. STRAIGHT CONN., 6-R1/4,EXT. TAPPERED
520
90030-0164
Соединение. CONN. T-PIPE T6-LL
550
90043-0034
Манометр. PRESSURE GAUGE
560
90043-0302
Винт. SCREW
570
90157-0037
Формирователь прокладок. SEALING COMPOUND
580
90166-0119
HOSE PUR 4/6 BLACK
590
90166-0132
TUBE 6 MM PA,TRANSP.
600
90235-0259
VALVE
610
90330-0025
BUSHING, INT/EXT. THR. R1/4-RP1/8
620
90330-0048
BUSHING, INT/EXT. THR. R1/2-RP3/8
630
90328-0003
Глушитель. SILENCER
660
90330-0105
Гайка. NUT, HEXAGON, R3/8
690
312105-0364
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X10 A4 80
700
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
720
342751-0204
CONN. L-PIPE, EXT. LE-6-R1/8
740
342921-0113
STRAIGHT COUPLING,EXT.THREADED 6/4-G1/8
750
342722-0210
Соединение. STRAIGHT COUPLING D=12-G3/8
780
359000-0404
MARKING COLLAR PA2/4 4 YELLOW
780
359000-0403
MARKING COLLAR PA2/4 3 YELLOW
780
359000-0402
MARKING COLLAR 2/4 2 YELLOW
780
359000-0401
MARKING COLLAR 2/4 1 YELLOW
780
359000-0400
MARKING CO2/40
780
359000-0405
MARKING CO2/45
780
359000-0771
MARKING CO2/4V
780
359000-0409
MARKING COLLAR PA2/4 9 YELLOW
780
359000-0408
MARKING COLLAR PA2/4 8 YELLOW
780
359000-0407
MARKING COLLAR PA2/4 7 YELLOW
780
359000-0406
MARKING COLLAR PA2/4 6 YELLOW
