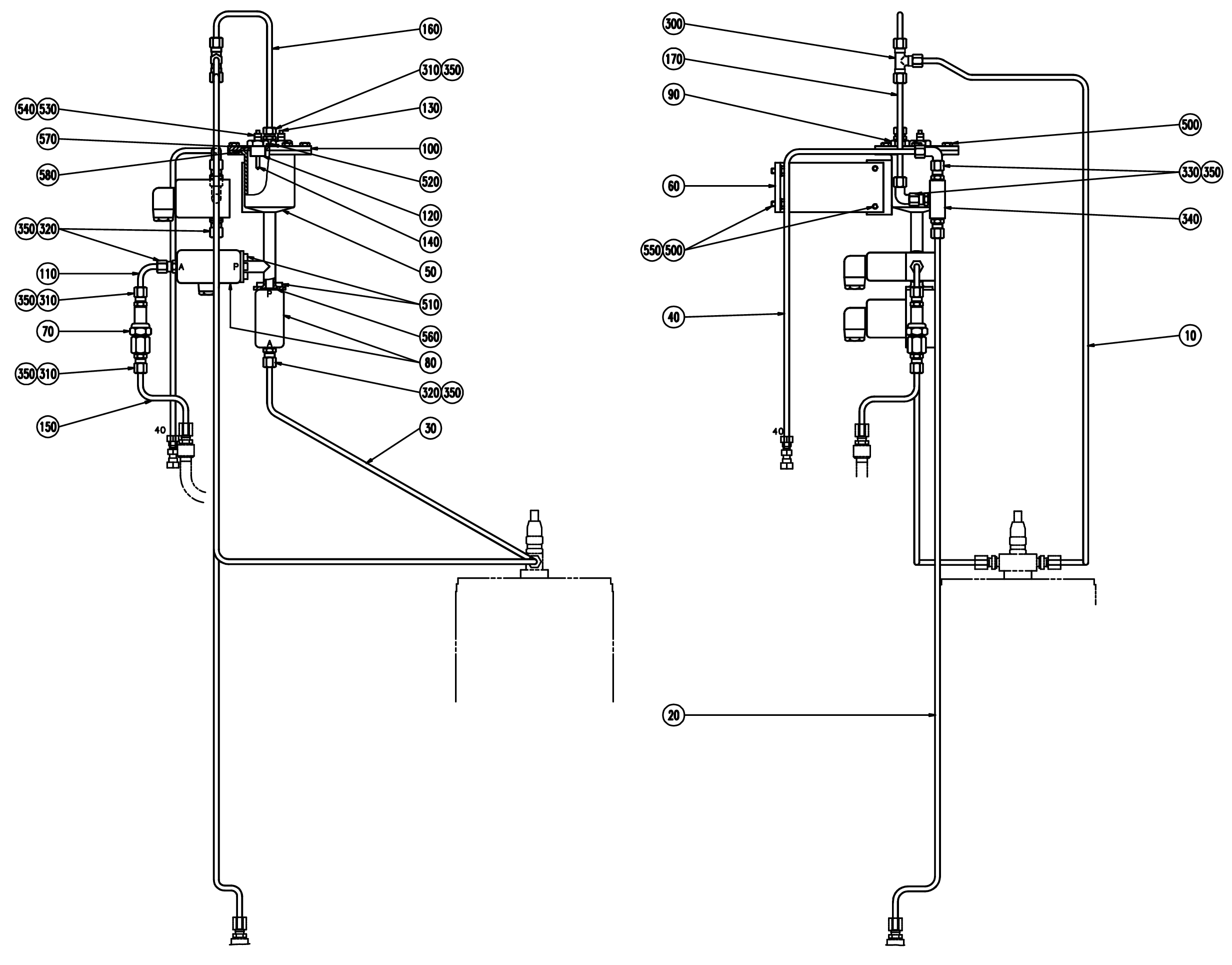

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
NOHI
020
578014-0000
Трубка. PIPE
Общие (Common Parts):
010
578012-0000
Трубка. PIPE
030
578016-0000
Трубка. PIPE
040
578019-0000
TUBE40
050
752576-0000
Контейнер. CONTAINER
060
272844-0000
Кронштейн. BRACKET
070
484196-0000
Фильтр. FILTER
484197-0000
Фильтр. FILTER
080
B544906-0000
Электромагнитный клапан. SOLENOID VALVE
90042-0465
Уплотнительное кольцо. O-RING VITON 17,17X1,78
90042-0464
Диафрагма. DIAPHRAGM VITON 1211321
090
450833-0000
Фильтр. FILTER
100
450837-0000
LID
110
456900-0000
Трубка. PIPE
120
560931-0000
Кронштейн. BRACKET
130
567070-0010
Электрод. ELECTRODE
140
567070-0013
Электрод. ELECTRODE
150
578026-0000
Трубка. PIPE
160
752675-0000
Трубка. PIPE
170
752676-0000
Трубка. PIPE
300
90030-0076
Соединение. CONN. T-PIPE T-6
310
90030-0184
CONN. STR. GA-6-G1/8
320
90030-0202
Фиттинг прямой. CONN. STR., 6-G1/4, EXT. THREAD
330
90030-0203
Штуцер угловой, регулируемый. ADJUSTABLE ELBOW CONNECTION,EXT 6-G1/4
340
90042-0171
Электромагнитный клапан. SOLENOID VALVE BUERKERT
90042-0466
Диафрагма. Diaphragm 330.95.2 viton
350
90144-0004
TREBOFLON-TAPE W=13MM
500
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
510
312115-0323
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X8 A4 80
520
312125-0285
SLOTTED HEAD SCREW, ISO1207 M4X6 A4
530
312605-0312
HEXAGON NUT, M6M M4 A280
540
315105-0136
Шайба. WASHER PLAIN, 4,3X8X0,8 A4 BRB
550
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
560
927421-0003
Уплотнительное кольцо O-RING 13.3X2.4 SILICON
570
927421-0004
Уплотнительное кольцо O-RING 15.3X2.4 SILICON
580
927422-0011
Уплотнительное кольцо O-RING 69.5X3 SILICON
