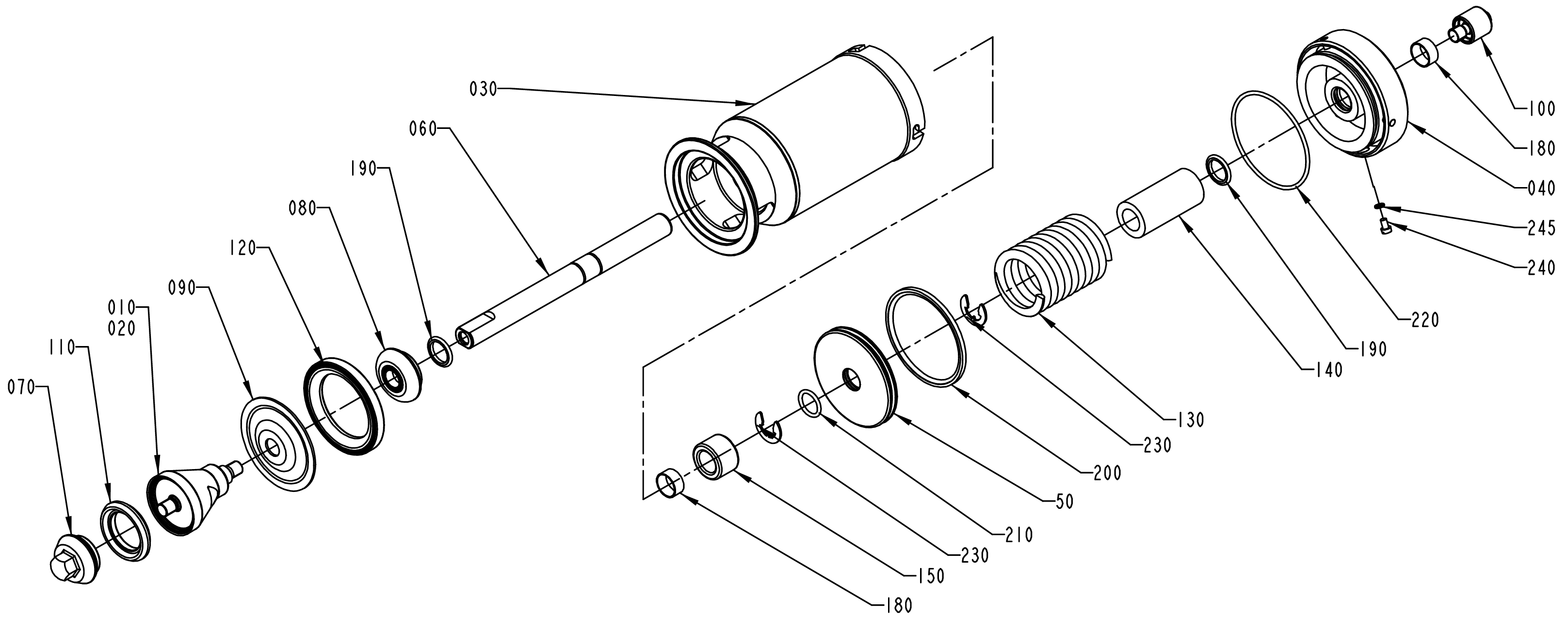

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
2"
010
530592-0000
SEAL RING HOLDER
3"
010
530595-0000
SEAL RING HOLDER
Общие (Common Parts):
030
576439-0000
Корпус цилиндра. CYLINDER HOUSING
040
576440-0000
END SECTION
050
576441-0000
Поршень PISTON
060
576446-0000
Шток. PISTON ROD
070
530590-0000
VALVE CONE
080
541166-0000
Шайба. WASHER
090
533169-0000
Диафрагма. DIAPHRAGM
100
553607-0000
Муфта. SLEEVE
110
530589-0000
Уплотнительное кольцо. Seal ring
120
440655-0000
Кольцо. RING
130
440663-0000
Пружина сжатия. COMPRESSION SPRING
140
576448-0000
Проставка. SPACER
150
576449-0000
Проставка. SPACER
180
90091-0238
WEAR RING 20X22X10 MM
190
90091-0237
Уплотнение штока. ROD SEAL, GLIDORING 20X27,5X3 MM
200
90091-0336
Уплотнение поршня. PISTON SEAL, GLIDORING 79X90X4 MM
210
315204-0215
Уплотнительное кольцо O-RING 19,2X3 MM
220
315202-0308
Уплотнительное кольцо O-RING 84,5X3 MM
230
315754-0113
LOCKING WAE 15
240
312125-0323
SLOTTED HEAD SCREW, ISO1207 M5X8 A4
245
315233-0101
Шайба. WASHER PL.RND.NYL.5,2/8,H=1
