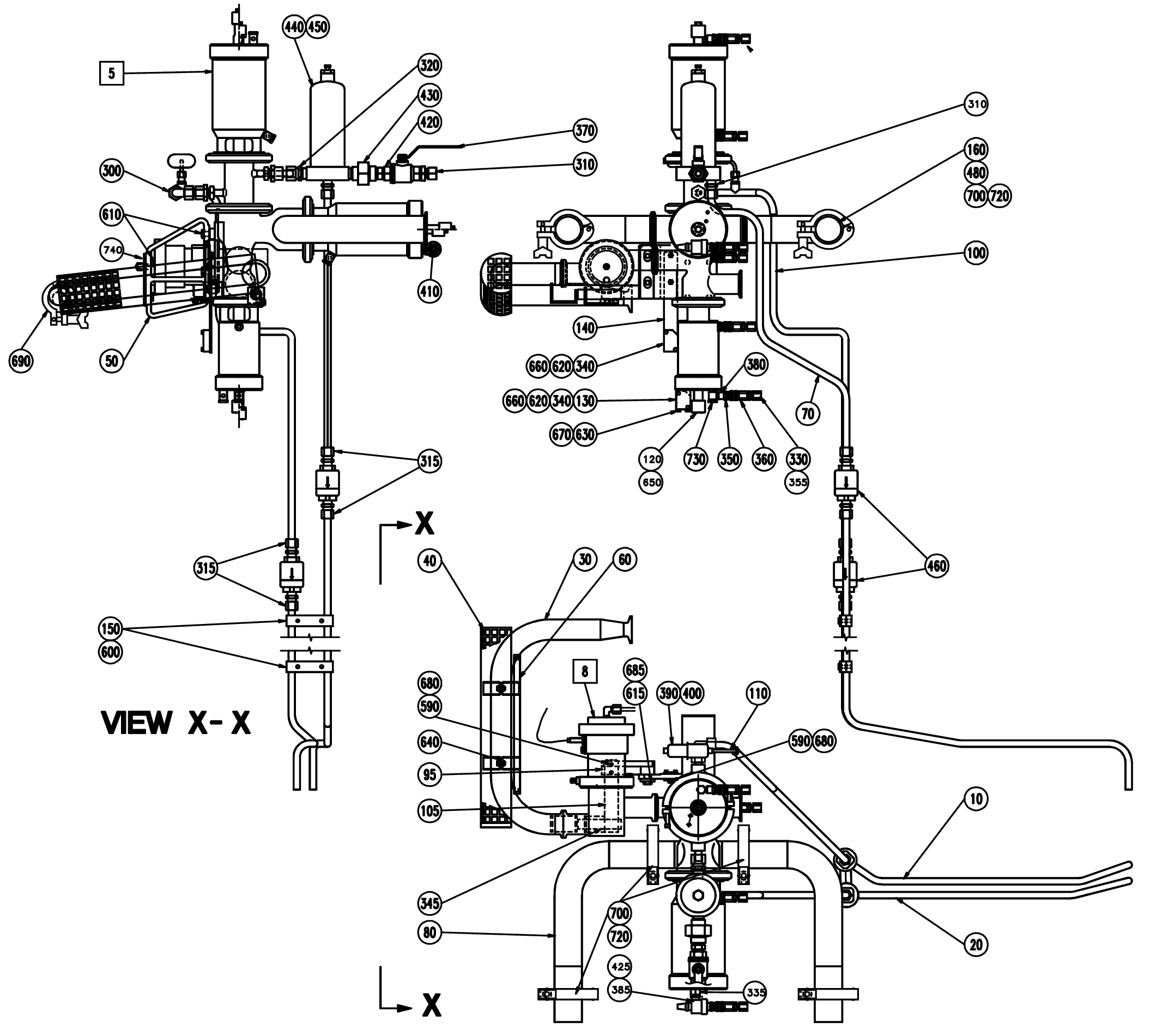

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
010
1260485-0000
Трубка. PIPE
020
1260488-0000
Трубка. PIPE
030
979123-0000
Трубка. PIPE
040
979125-0000
TOUCH GUARD
050
577360-0000
CANTILEVER
060
578484-0000
TOUCH GUARD
070
979115-0000
Трубка. PIPE
080
979116-0000
Трубка. PIPE
095
926914-0000
Кронштейн. BRACKET
100
1260484-0000
Трубка. PIPE
105
927006-0000
Кронштейн. BRACKET
110
37768-0000
Термопара. THERMOCOUPLE CR-AL
120
440647-0000
Муфта. SLEEVE
130
440731-0000
Плита. PLATE
140
578480-0000
Кронштейн. BRACKET
150
578482-0000
Кронштейн. BRACKET
160
979118-0000
LID
290
90030-0088
CONN. STR., 12-R1/4, EXT. THREAD
300
90030-0096
CONN. ELBOW W-12
310
90030-0109
Фиттинг прямой. CONN. STR., 12-R1/2, EXT. THREAD
315
90030-0187
CONN. STR. GA-12-G3/8
320
90030-0180
Фиттинг прямой. CONN. STR. GE 12-1/2-14 NPTF
330
90030-0184
CONN. STR. GA-6-G1/8
335
90030-0212
Ниппель. NIPPLES, REDUSING, INT. THR. NO. 2521
340
90044-0104
PROX.SWITCH IFM IN 3002
345
90044-0126
Датчик. PROX.SW. 922AA3XM-A9P-060-LZ876
350
90163-0057
NIPPLE 1/8 BRASS
355
90157-0037
Формирователь прокладок. SEALING COMPOUND
360
90163-0062
QUICK COUPLING, (F) 5053-1/8
370
90187-0082
BALL VALVE G1/2
380
90224-0308
CONN. BANJO, ART. NO. 2023-1/8-1/8
385
90235-0259
VALVE
390
90326-0012
Защита. PROTECTIVE COVER, T31A4618
400
90326-0020
Розетка. PLUG, FEMALE YELLOW CR-AL
410
90328-0003
Глушитель. SILENCER
420
90330-0021
Ниппель. NIPPLES, EXT. THREAD. R-207R1/2
425
90330-0032
Ниппель. NIPPLES, EXT. THREAD. ISO 7/1 R1/8-R1/8
430
90330-0106
PIPE COUPLING
440
90337-0315
FILTERINSERT / MCS 4463
450
90277-0055
Корпус фильтра. FILTER HOUSING / MDS 4463 G 08 H
90277-0339
Кольцо уплотнительное. O-Ring, acs0272 eu for pall filter
460
90360-0020
STEAM TRAP / MK36/51 3/8
90360-0310
Капсула для пароулавливателя, Capsule, for steam trap 90360-20
90360-0309
Фильтр для пароулавлевателя. Strainer, for steam trap 90360-20
480
90217-0071
LONG FERR. 3-A, TRI-CLAMP 50,8 MM PCS
590
312105-0325
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X10 A4 80
600
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
610
312105-0451
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X20 A4 80
615
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
620
312115-0228
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M3X16 A4 80
630
312115-0305
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M4X50 A4 80
640
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
650
312155-0532
Винт с потайной головкой под шестигранник. SCREW HEX.SOCK.COUNT.MF6S 12X20 SS
660
315105-0124
Шайба. WASHER PLAIN, 3,2X6X0,5 A4 BRB
670
315105-0136
Шайба. WASHER PLAIN, 4,3X8X0,8 A4 BRB
680
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
685
315125-0165
WASHER HIGH, TBRSB 8,4X26X5 A4
690
342840-0103
CLAMPING PIECE
700
342840-0105
CLAMPING PIECE
720
342850-0305
GASKET 47,8X62,6X5,2 MM 2 FDA
730
342980-0303
BANJO-HOLLOW BOLT COUPL,EXT.THR.01-G1/8
740
490985-0000
SPACER SHEET
F005
576434-0100
AP-VALVE 51-38
F008
927205-0100
REGULATING VALVE
