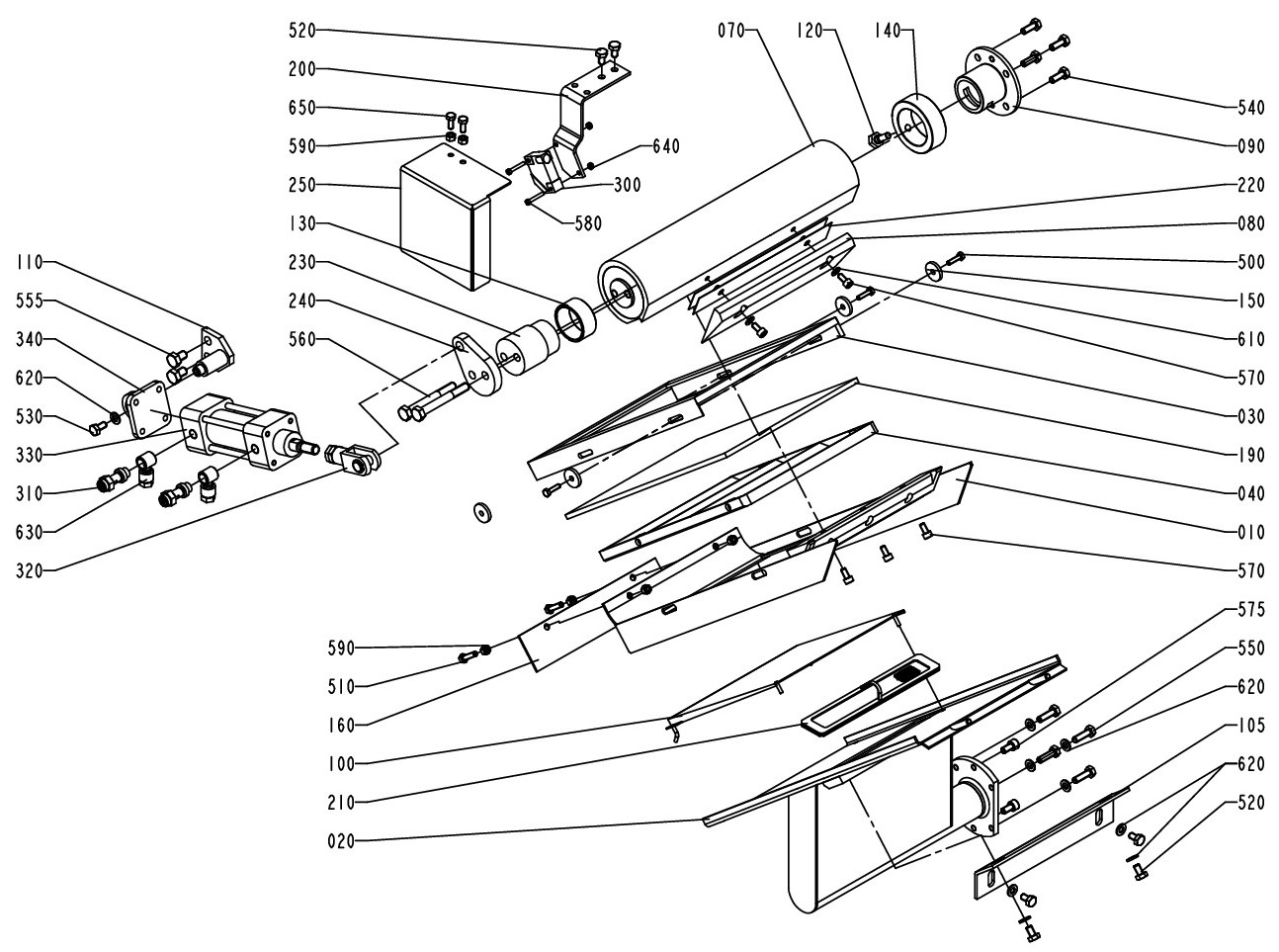

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0125S, TBA 0100B
010
271824-0000
AIR KNIFE, MOVABLE
020
271825-0000
FIXED AIR KNIFE
030
271941-0001
Рамка. FRAME
040
271942-0001
AIR GUIDE
070
272026-0001
AIR DISTRIBUTOR
080
271820-0001
STEERING RAIL
100
272140-0001
HEAD PLATE
160
271827-0001
HEAD PLATE
190
272027-0001
GLASS PANE
210
272141-0001
Фильтр. FILTER
220
272329-0001
LACE
570
312115-0325
SCREW HEX.SOCK.HD.MC6S-TT 5X10 A480
TBA 0330S, TBA 0300S, TBA 0180B, TBA 0160S, TBA 0200B, TBA 0250S, TBA 0284B, TBA 0200S, TBA 0200M, TBA 0250B, TBA 0200SQ
010
272022-0000
AIR KNIFE, MOVABLE
020
272023-0000
FIXED AIR KNIFE
030
271941-0002
Рамка. FRAME
040
271942-0002
AIR GUIDE
070
272026-0002
AIR DISTRIBUTOR
080
271820-0002
STEERING RAIL
100
272140-0002
HEAD PLATE
160
271827-0002
HEAD PLATE
190
272027-0002
GLASS PANE
210
272141-0002
Фильтр. FILTER
220
272329-0002
LACE
570
312115-0325
SCREW HEX.SOCK.HD.MC6S-TT 5X10 A480
Общие (Common Parts):
090
271858-0000
Фланец. FLANGE
105
272464-0000
Кронштейн. ANGLE BRACKET
110
441578-0001
Кронштейн цилиндра. CYLINDER BRACKET
120
255995-0000
Винт. SCREW
130
751165-0000
Втулка. BUSHING
140
256022-0000
Втулка. BUSHING
150
263311-0000
Шайба. WASHER
200
490867-0000
Кронштейн. BRACKET
230
441576-0000
Проставка. SPACER
240
441903-0000
ARM
250
978461-0000
PROTECTION PLATE
300
90044-0194
Датчик. PROX.SW. IN5329/IN3002-BPKG
310
90235-0274
THROTTLE CHECK VALVES,G1/8
320
90239-0516
ROD END,CLEVIS WITH AXLE M10X1,25
330
90239-0773
Цилиндр. CYLINDER
90239-0442
Набор уплотнений. Seal kit
340
90239-0453
Кронштейн. BRACKET
490
311103-0233
Штифт. PARALLELL PIN, M6, 3X10 MM
500
312105-0293
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X16 A4 70
510
312105-0331
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X20 A4 80
520
312105-0364
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X10 A4 80
530
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
540
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
550
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
555
312105-0447
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X12 A480
560
312105-0464
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X65 A4 80
575
312115-0366
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X12 A4 80
580
312125-0228
SLOTTED HEAD SCREW, ISO1207 M3X16 A4
590
312605-0314
HEXAGON NUT, M6M M5 A280
600
312605-0316
HEXAGON NUT, M6M M6 A280
610
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
620
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
630
342797-0121
CONN. BANJO, RINGPIECE 6-1/8
