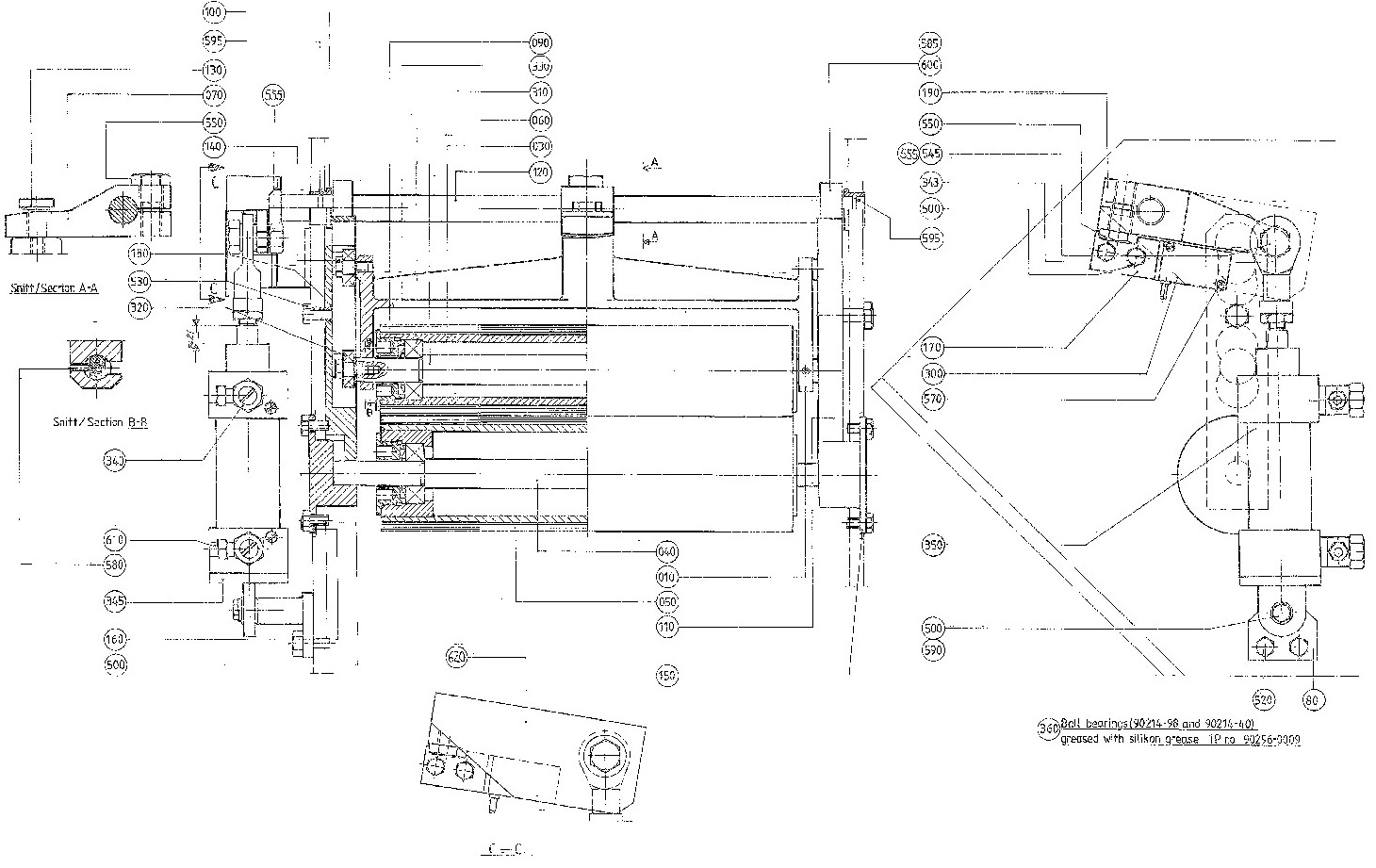

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
010
272926-0000
Вилка. FORK
030
491396-0000
CALENDER ROLLER
040
566695-0000
SHAFT
050
491397-0000
CALENDER ROLLER
060
271893-0000
SHAFT
070
272927-0000
PRESSURE ARM
080
441578-0002
Кронштейн цилиндра. CYLINDER BRACKET
090
247170-0000
Крышка подшипника. BEARING COVER
100
271269-0000
Втулка. BUSHING
110
566696-0000
GUIDE CONSOLE
120
751132-0000
SHAFT
130
271898-0000
Винт. SCREW
140
271899-0000
Винт. SCREW
150
566697-0000
Опора оси. AXLE SUPPORT
170
272033-0000
Кронштейн. BRACKET
180
315115-0153
Шайба. WASHER PLAIN, TBRB 6,4/12 H=3
190
441904-0000
ARM
300
90044-0104
PROX.SWITCH IFM IN 3002
310
1523209-0000
Шариковый подшипник. Ball bearing
320
90214-0040
Шариковый подшипник. Ball bearing, 8X22X7 MM
330
90214-0303
SEALING RING, 18,6X35X2 MM
340
90235-0274
THROTTLE CHECK VALVES,G1/8
343
90239-0405
ROD END,BALL JOINT EYE,MINI-ISO M10X1,25
345
90239-0453
Кронштейн. BRACKET
350
90239-0773
Цилиндр. CYLINDER
90239-0442
Набор уплотнений. Seal kit
500
312105-0364
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X10 A4 80
520
312105-0447
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X12 A480
530
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
545
312105-0495
Болт с шестигранной головкой. Screw M6S ISO 4017 M10X30 A4 80
550
312105-0536
Болт с шестигранной головкой. SCREW M6S ISO 4017 M12X30 A480
555
312605-0320
HEXAGON NUT, M6M M10 A280
570
312125-0228
SLOTTED HEAD SCREW, ISO1207 M3X16 A4
580
312318-0327
Стопорный винт. SCREW SOCK.SET CUP P MSK6SS M5X12 A4
585
312318-0362
SET SCREW, CUP END ISO4029 M6X8 A4
590
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
595
315204-0111
Уплотнительное кольцо O-RING 13,1X1,6 MM
600
315742-0112
COLLAR, 16/32, H=12
610
342797-0121
CONN. BANJO, RINGPIECE 6-1/8
620
978462-0000
PROTECTION PLATE
