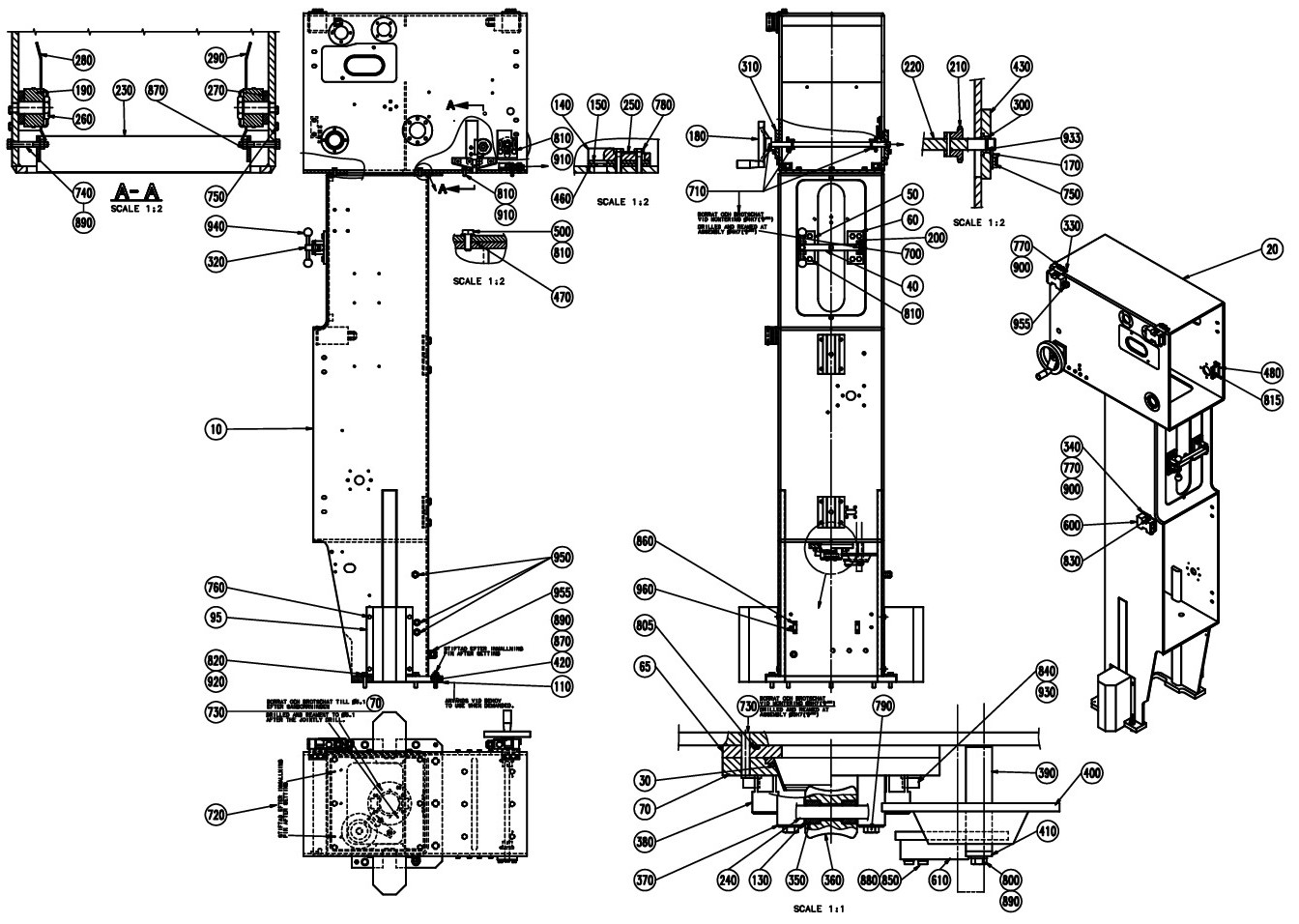

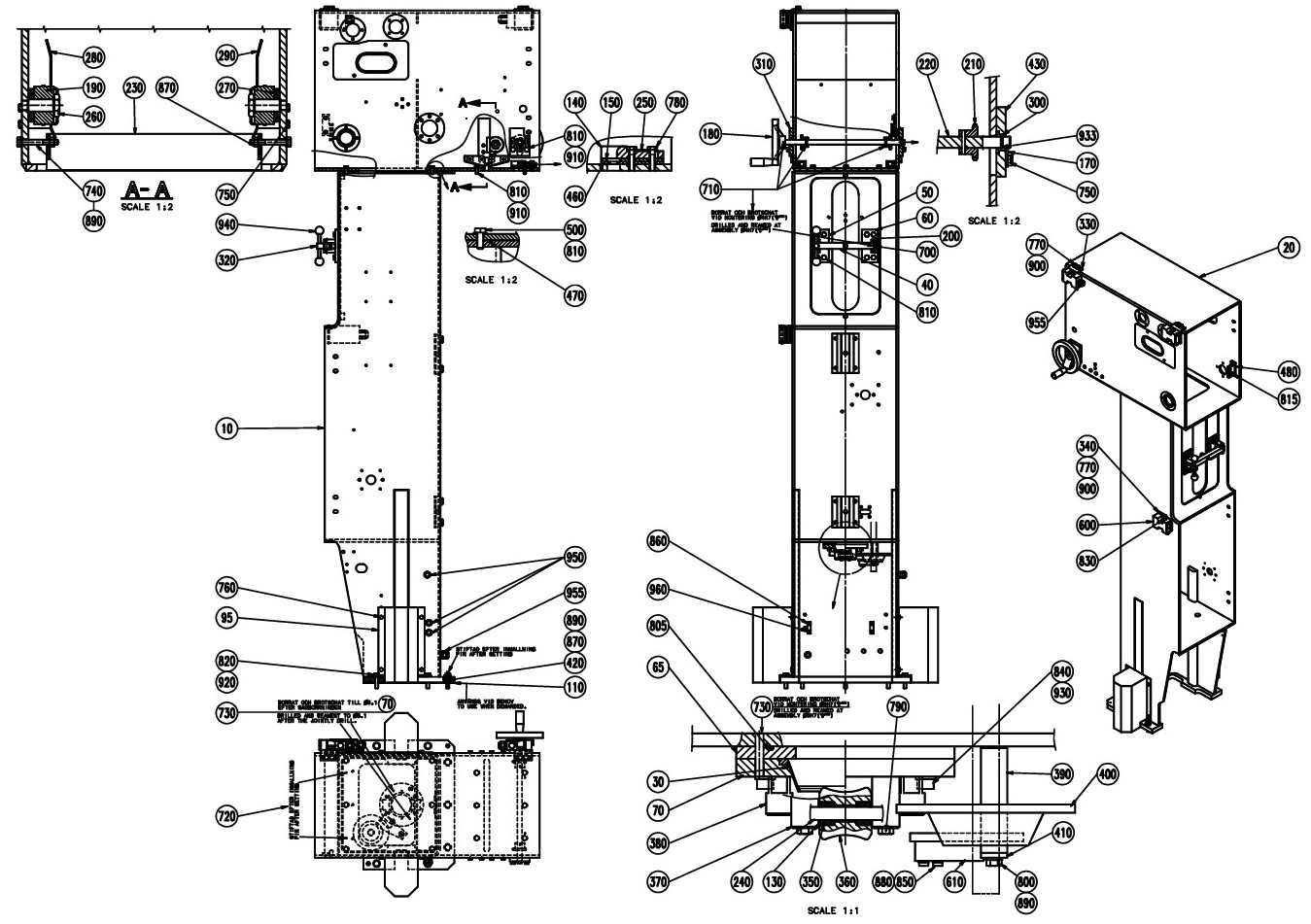

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0125S, TBA 0100B
030
490900-0000
SEALING RING
065
571537-0000
Кольцо. RING
070
571538-0000
Кольцо. RING
240
490903-0000
SHAFT
350
751230-0000
Подшипник скольжения. PLAIN BEARING
360
441876-0000
Ролик. ROLL
370
490902-0000
Опора оси. AXLE SUPPORT
380
571540-0000
Штифт. PIN
730
311103-0313
CYLINDRICACP M6 5X28 RFR
805
315204-0309
Уплотнительное кольцо O-RING 89,5X3 MM
840
312115-0374
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X30 A4 80
TBA 0160S, TBA 0200S
030
490901-0000
Уплотнение. SEAL
065
571537-0000
Кольцо. RING
070
571539-0000
Кольцо. RING
240
490903-0000
SHAFT
350
751230-0000
Подшипник скольжения. PLAIN BEARING
360
456996-0000
ROLLER
370
490902-0000
Опора оси. AXLE SUPPORT
380
571540-0000
Штифт. PIN
730
311103-0313
CYLINDRICACP M6 5X28 RFR
805
315204-0309
Уплотнительное кольцо O-RING 89,5X3 MM
840
312115-0374
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X30 A4 80
TBA 0250S, TBA 0200M
030
574336-0000
Уплотнение. SEAL
065
574334-0000
Кольцо. RING
070
574335-0000
Кольцо. RING
240
490903-0000
SHAFT
350
751230-0000
Подшипник скольжения. PLAIN BEARING
360
574333-0000
Ролик. ROLL
370
490902-0000
Опора оси. AXLE SUPPORT
380
571540-0000
Штифт. PIN
730
311103-0313
CYLINDRICACP M6 5X28 RFR
805
315204-0309
Уплотнительное кольцо O-RING 89,5X3 MM
840
312115-0374
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X30 A4 80
TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B, TBA 0200SQ
030
273953-0000
Уплотнение. SEAL
070
456794-0000
Кольцо. RING
240
263655-0006
SHAFT
360
456796-0000
ROLLER
370
456797-0000
Опора оси. AXLE SUPPORT
380
752519-0002
Штифт. PIN
730
311103-0310
PARALLELL PIN, M6, 5X20 MM
840
312115-0370
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X20 A4 80
Общие (Common Parts):
010
978864-0000
PILLAR
020
978865-0000
HOUSE
040
295426-0000
CAP
050
295427-0000
LOCK
060
295428-0000
HINGE
095
490964-0000
Крышка COVER
110
469092-0000
SHIM
130
2033-0007
Шайба. WASHER
140
247349-0000
STEERING
150
491602-0000
GASKET HOLDER
170
978872-0000
Стопорная шайба. LOCK WASHER
180
247358-0000
SHIFTER HANDLE
190
255986-0000
Колесо. WHEEL
200
256163-0000
SHAFT
210
247357-0000
SPROCKET
220
751131-0000
SHAFT
230
256170-0000
DRIP PLATE
250
267033-0000
Шайба. WASHER
260
271863-0000
SHAFT
270
271864-0000
Шайба. WASHER
280
272002-0000
Защита. PROTECTIVE COVER LEFT
290
272003-0000
Защита. PROTECTIVE COVER RIGHT
300
279008-0000
Втулка. BUSHING
310
978870-0000
BEARING PLATE
320
295429-0000
HANDLE
330
978532-0000
Кронштейн. BRACKET
340
978531-0000
Кронштейн. BRACKET
390
979962-0000
ARM
400
751730-0000
Фиксатор. LOCKING CIRCLIP
410
979961-0000
PIVOT PIN
420
469159-0000
Штифт. PIN
311103-0369
Шпонка. Parallell pin, M6, 6X60 MM
430
978871-0000
BEARING PLATE
460
491128-0000
Прокладка. GASKET
470
491418-0002
Уплотнительное кольцо O-RING
480
751684-0000
STOP LUG
500
28036-0000
Шайба. WASHER
600
90044-0103
KEY SAFETY SWITCH AZ 15 ZVR
90044-0310
KEY FOR SAFETY SWITCH, AZ 15/16 B1
610
90044-0194
Датчик. PROX.SW. IN5329/IN3002-BPKG
700
311103-0272
PARALLELL PIN, M6, 4X20 MM
710
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
720
311103-0308
Штифт. PARALLELL PIN, M6, 5X16 MM
740
312105-0379
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X45 A4 80
750
312105-0327
Болт с шестигранной головкой. Screw M6S ISO 4017 M5X12 A4 80
760
312105-0362
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X8 A4 80
770
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
780
312105-0372
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X25 A4 80
790
312105-0378
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X40 A4 80
800
312105-0386
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X80 A4 80
810
312105-0451
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X20 A4 80
815
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
820
312105-0499
Болт с шестигранной головкой. Screw M6S ISO 4014 M10X40 A4 80
830
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
850
312125-0230
SLOTTED HEAD SCREW, ISO1207 M3X20 A4
860
312125-0287
SLOTTED HEAD SCREW, ISO1207 M4X8 A4
870
312605-0316
HEXAGON NUT, M6M M6 A280
880
315105-0124
Шайба. WASHER PLAIN, 3,2X6X0,5 A4 BRB
890
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
900
315115-0153
Шайба. WASHER PLAIN, TBRB 6,4/12 H=3
910
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
920
315115-0173
Шайба. WASHER PLAIN, TBRB 10,5/22 H=4
930
315125-0153
WASHER HIGH, TBRSB 6,4X22X4 A4
933
315204-0109
Уплотнительное кольцо O-RING 11,1X1,6 MM
940
318800-0103
HANDLES,SPHERICAL KNOB,INT.THRE.,D.25-M6
950
352103-0101
Кабельный ввод. CABLE GLAND, ST 9, PR15,2/PG9
955
352103-0105
Кабельный ввод. CABLE GLAND, STR 11, PR 18,6/PG11
960
352110-0100
CABLE CLIPS, D=5-7 MM
