Для формирования запроса на поставку запчастей Tetra Pak, пожалуйста, откройте схему узла, под схемой выберите требуемую запчасть и нажмите на ссылку "Заказать". Список заявки можно увидеть справа.

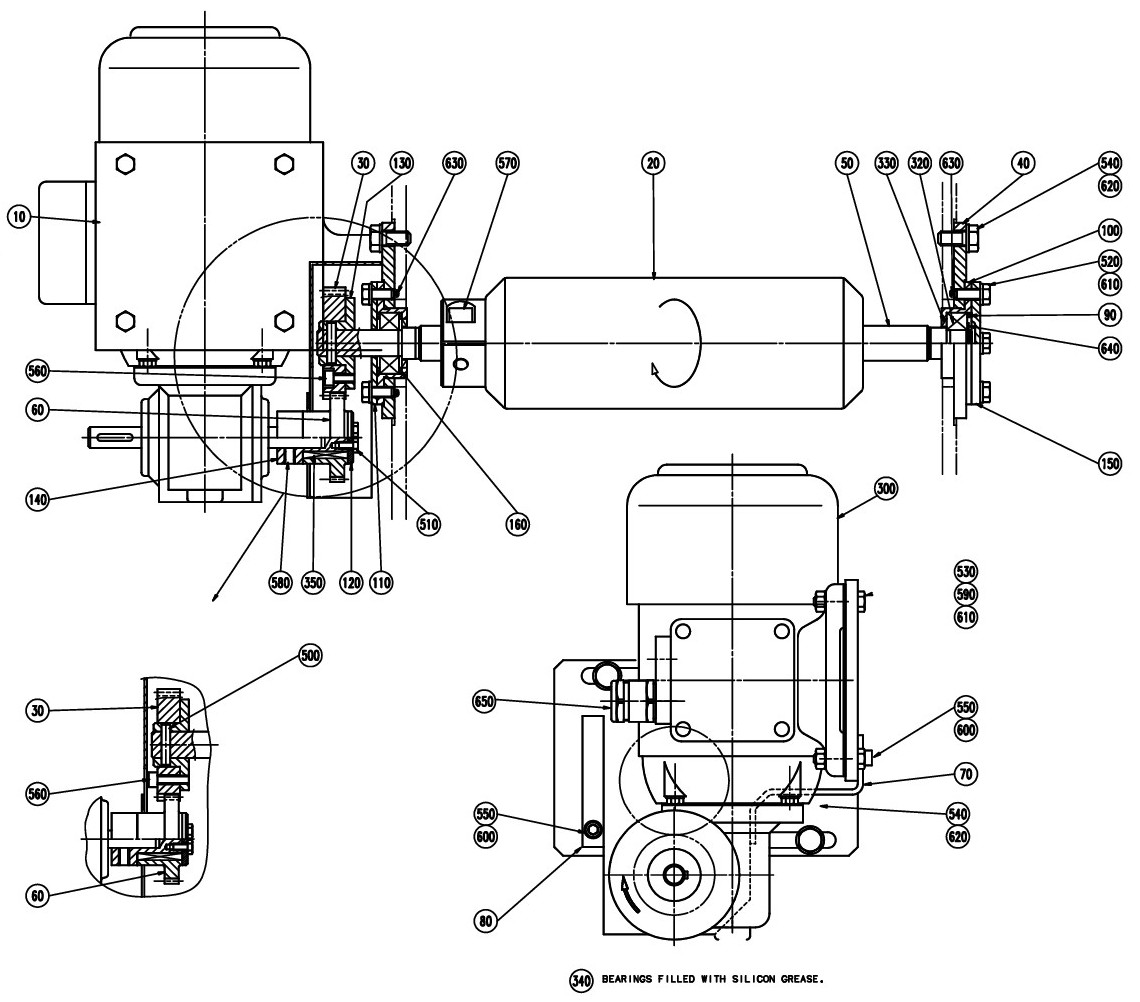

Bending roller - Запчасти для Tetra Pак TBA 19

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.




TBA 0300S 7500/H, 0250B 7500/H, 0284B 7500/H



010
1346268-0000
MOTOR PLATE
Заказать

020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
577229-0000
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
577228-0000
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
Заказать




TBA 0330S 7500/H



010
1346268-0000
MOTOR PLATE
Заказать

020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
979727-0000
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
209331-0010
GEAR WHEEL
Заказать

130
1350690-0000
Ступица. HUB
Заказать

560
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
Заказать




TBA 0100B 7500/H



010
1346267-0000
MOTOR PLATE
Заказать

020
441547-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0003
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0008
GEAR WHEEL
Заказать

060
209331-0011
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0125S 6000/H



010
1346267-0000
MOTOR PLATE
Заказать

020
441547-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0003
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0008
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0125S 7500/H



010
1346267-0000
MOTOR PLATE
Заказать

020
441547-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0008
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0009
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0160S 6000/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260483-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0007
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0001
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0160S 7500/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260483-0000
Вал гибочный. BENDING ROLLER
Заказать

030
579974-0000
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0005
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
Заказать




TBA 0180B 6000/H



010
1346268-0000
MOTOR PLATE
Заказать

020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0005
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
209331-0006
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0180B 7500/H, 0250B 6000/H



010
1346268-0000
MOTOR PLATE
Заказать

020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0007
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
209331-0001
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0200B 6000/H



010
1346268-0000
MOTOR PLATE
Заказать




TBA 0200B 6000/H (Cont'd)



020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0004
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
209331-0011
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0200B 7500/H, 0200S 7500/H



010
1346268-0000
MOTOR PLATE
Заказать

020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0008
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
209331-0009
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0200M 7500/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260478-0000
Вал гибочный. BENDING ROLLER
Заказать

030
579974-0000
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0005
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
Заказать




TBA 0200S 6000/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260483-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0008
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0009
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0200S 7500/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260483-0000
Вал гибочный. BENDING ROLLER
Заказать

030
979727-0000
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0010
GEAR WHEEL
Заказать

130
1350690-0000
Ступица. HUB
Заказать

560
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
Заказать




TBA 0250S 6000/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260478-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0008
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0009
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




TBA 0250S 7500/H



010
1346267-0000
MOTOR PLATE
Заказать

020
1260478-0000
Вал гибочный. BENDING ROLLER
Заказать

030
979727-0000
GEAR WHEEL
Заказать

040
572157-0000
BEARING PANEL
Заказать

060
209331-0010
GEAR WHEEL
Заказать

130
1350690-0000
Ступица. HUB
Заказать

560
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
Заказать




TBA 0300S 6000/H, 0284B 6000/H



010
1346268-0000
MOTOR PLATE
Заказать

020
441546-0000
Вал гибочный. BENDING ROLLER
Заказать

030
255897-0008
GEAR WHEEL
Заказать

040
572158-0000
BEARING PANEL
Заказать

060
209331-0001
GEAR WHEEL
Заказать

130
255898-0000
Ступица. HUB
Заказать

560
312115-0327
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X12 A4 80
Заказать




Общие (Common Parts):



050
456515-0000
SHAFT
Заказать

070
1346066-0000
Защита. PROTECTION
Заказать

080
752569-0000
Крышка COVER
Заказать

090
247172-0000
Проставочное кольцо. SPACER RING
Заказать

100
247173-0000
Опора подшипника. BEARING SEAT
Заказать

110
250590-0000
Крышка подшипника. BEARING COVER
Заказать

120
250592-0000
Шайба. WASHER
Заказать

140
1334234-0000
Ступица. HUB
Заказать

150
456516-0000
Крышка подшипника. BEARING COVER
Заказать

160
491333-0000
Проставочное кольцо. SPACER RING
Заказать

300
90069-0281
GEARS, WORM MOTOR OKM87-60E3
Заказать


90069-0359
Угольные щетки(а). Carbon brush
Заказать

320
90214-0098
Шариковый подшипник. Ball bearing, 15X35X11 MM
Заказать

330
90214-0303
SEALING RING, 18,6X35X2 MM
Заказать

340
90296-0091
Смазка. LUBRICATION GREASE
Заказать

350
90348-0007
FREE WHEEL COUPLING
Заказать

500
311103-0310
PARALLELL PIN, M6, 5X20 MM
Заказать

510
312105-0287
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X8 A4 70
Заказать

520
312105-0367
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X14 A4 80
Заказать

530
312105-0372
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X25 A4 80
Заказать

540
312105-0451
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X20 A4 80
Заказать

550
312115-0323
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X8 A4 80
Заказать

570
312115-0451
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M8X20 A4 80
Заказать

580
312318-0364
SET SCREW, CUP END ISO4029 M6X10 A4
Заказать

590
312605-0316
HEXAGON NUT, M6M M6 A280
Заказать

600
315105-0146
Шайба. WASHER PLAIN, 5,3X10X1 A4 BRB
Заказать

610
315105-0153
Шайба. WASHER PLAIN, 6,4X12X1,5 A4 BRB
Заказать

620
315115-0165
WASHER PLAIN, TBRB 8,4/16 H=3
Заказать

630
315204-0309
Уплотнительное кольцо O-RING 89,5X3 MM
Заказать

640
315755-0112
RETAINING RING SHAFT DIN 6799 12 SS
Заказать

650
90012-0137
GLAND, EXTENDED WITH INSERT, PG11
Заказать
