Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
NOPT TBA 0100B, NOPT TBA 0200M, NOPT TBA 0200S, NOPT TBA 0125S, NOPT TBA 0160S, NOPT TBA 0180B, NOPT TBA 0200B, NOPT TBA 0250B, NOPT TBA 0330S, NOPT TBA 0200SQ
005
567070-0019
ELECTRODE
040
273954-0000
Уплотнение. SEAL
060
578483-0000
LID
100
456784-0000
LID
165
751331-0000
Прокладка. GASKET
190
273937-0000
Диафрагма. DIAPHRAGM
220
469982-0000
Шайба. WASHER
310
751680-0000
Винт. SCREW
420
90153-0023
ADHESIVE
680
312115-0366
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X12 A4 80
690
312125-0335
Винт. SCREW PAN HEAD MCS M5X30 SS
NOPT TBA 0250S, NOPT TBA 0284B, NOPT TBA 0300S
005
567070-0011
ELECTRODE
040
273954-0000
Уплотнение. SEAL
060
578483-0000
LID
100
456784-0000
LID
165
751331-0000
Прокладка. GASKET
190
273937-0000
Диафрагма. DIAPHRAGM
220
469982-0000
Шайба. WASHER
310
751680-0000
Винт. SCREW
420
90153-0023
ADHESIVE
680
312115-0366
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X12 A4 80
690
312125-0335
Винт. SCREW PAN HEAD MCS M5X30 SS
PT19 TBA 0125S, PT19 TBA 0160S, PT19 TBA 0180B, PT19 TBA 0200B, PT19 TBA 0100B, PT19 TBA 0330S, PT19 TBA 0200M, PT19 TBA 0200S, PT19 TBA 0250B
005
567070-0019
ELECTRODE
040
273954-0000
Уплотнение. SEAL
060
578483-0000
LID
100
456784-0000
LID
165
751331-0000
Прокладка. GASKET
190
273937-0000
Диафрагма. DIAPHRAGM
220
469982-0000
Шайба. WASHER
310
751680-0000
Винт. SCREW
420
90153-0023
ADHESIVE
680
312115-0366
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X12 A4 80
690
312125-0335
Винт. SCREW PAN HEAD MCS M5X30 SS
F010
A582432-0100
LID

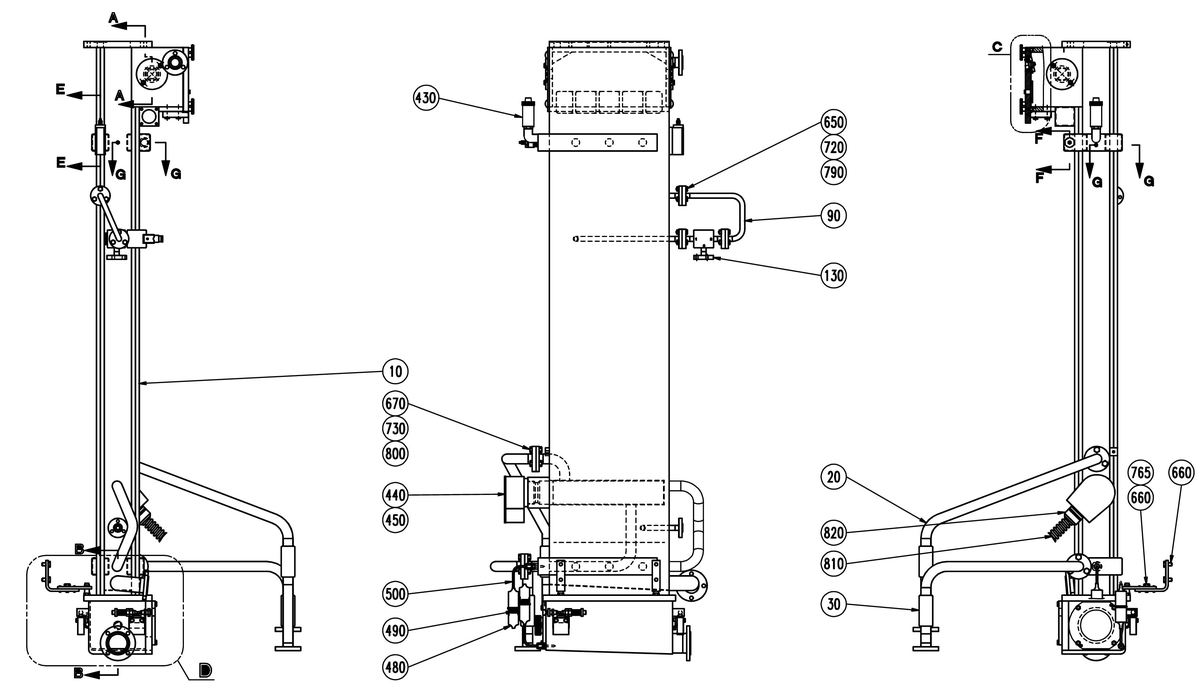

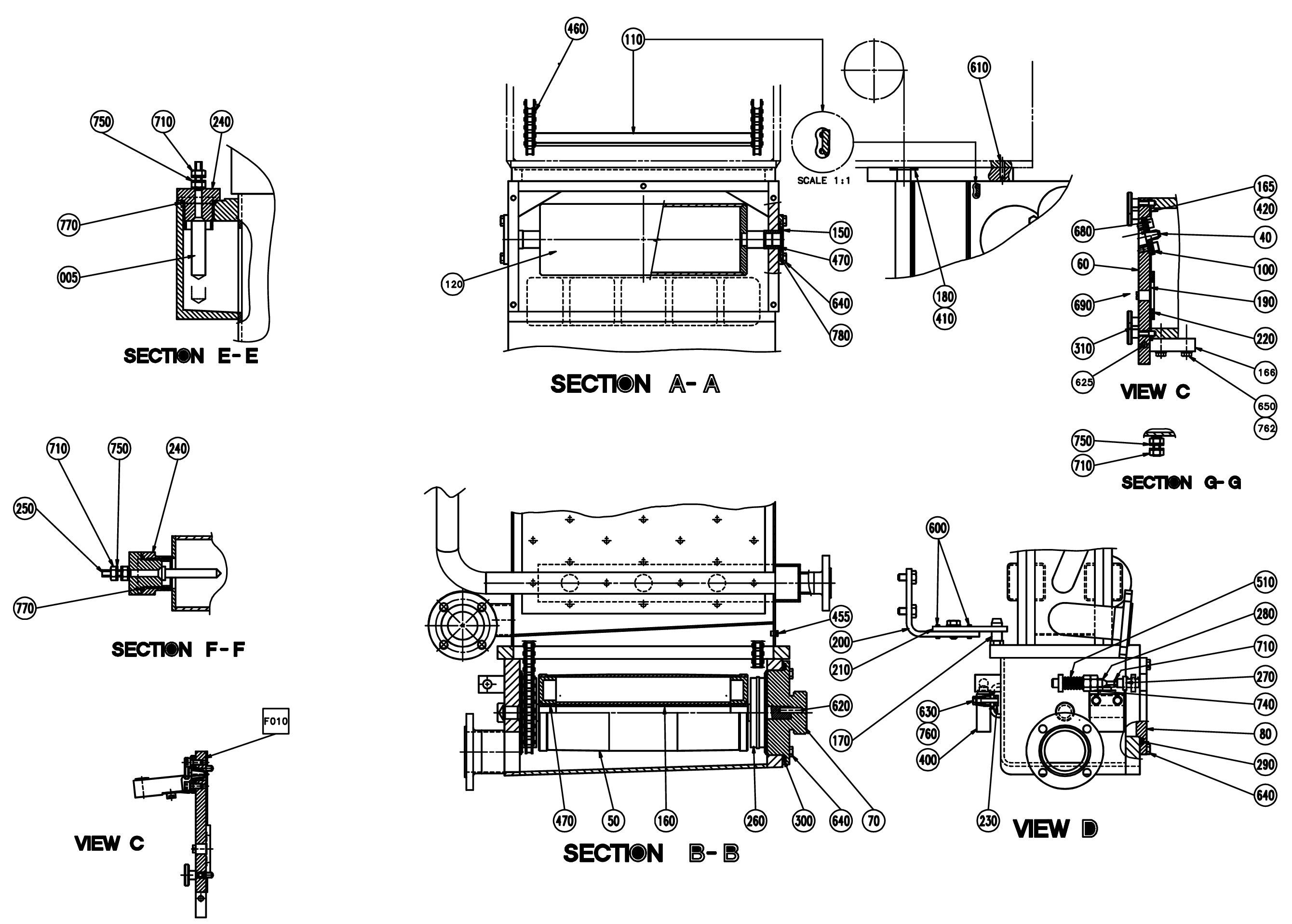

Общие для всех вариантов:
010
978874-0000
BATH
020
979099-0000
Трубка. PIPE
030
979100-0000
Трубка. PIPE
050
577471-0000
Вал гибочный. BENDING ROLLER
070
578491-0000
LID
080
578492-0000
LID
085
1490839-0000
Трубка. PIPE
090
1490840-0000
Трубка. PIPE
110
456995-0000
Держатель. CARRIER
120
1282581-0000
Вал гибочный. BENDING ROLLER
130
B544906-0000
Электромагнитный клапан. SOLENOID VALVE
90042-0465
Уплотнительное кольцо. O-RING VITON 17,17X1,78
90042-0464
Диафрагма. DIAPHRAGM VITON 1211321
150
578490-0000
LID
160
578493-0000
SHAFT
166
979559-0000
HINGE
170
247248-0000
Штифт. PIN
180
256005-0000
Прокладка. GASKET
200
456472-0000
ANGLE
210
456474-0000
Плита регулировочная. ADJUSTMENT PLATE
230
490890-0000
NUT PLATE
240
560931-0000
Кронштейн. BRACKET
250
979500-0001
Электрод. ELECTRODE
260
578486-0000
Колесо. WHEEL
270
578488-0000
SHAFT
280
578489-0000
Винт. SCREW
290
578494-0000
Уплотнительное кольцо O-RING
300
578495-0000
Уплотнительное кольцо O-RING
400
90044-0084
Концевик. LIMIT SW. 14 CE1-4
410
90153-0016
Однокомпонентный силиконовый полимер. ADHESIVE TUBE 100G RHODORSIL CAF 3
430
90187-0105
PURGING VALVE, G3/8 FOR WATER
440
B90206-0070
Нагревательный элемент. HEATING ELEMENT 6000W 380/220V
90206-0326
JUNCTION BOX FOR 90206-56
90269-0308
Прокладка. GASKET 59X68X3 MM
450
90206-0326
JUNCTION BOX FOR 90206-56
455
90261-0071
Заглушка. PLUG, BLIND, PLASTIC, NO. GPN500B58
460
90288-0066
Цеппь. ROLLER CHAIN, SINGLE 3/8 -365
470
90240-0146
Фланцевая втулка. FLANGE BUSHING,15X21X20 MM
480
90326-0012
Защита. PROTECTIVE COVER, T31A4618
490
90326-0020
Розетка. PLUG, FEMALE YELLOW CR-AL
500
90326-0052
THERMO ELEMENT
510
90335-0036
Пружина. SPRING
600
311103-0270
Штифт. PARALLELL PIN, M6, 4X16 MM
610
311103-0310
PARALLELL PIN, M6, 5X20 MM
620
311103-0355
Штифт. PARALLELL PIN, M6, 6X25 MM
625
311103-0361
PARALLELL PIN, M6, 6X40 MM
630
312105-0333
SCREW, M6S ISO 4017 M5X25 A4 80
640
312105-0368
SCREW, M6S ISO 4017 M6X16 A4 80
650
312105-0372
SCREW, M6S ISO 4017 M6X25 A4 80
660
312105-0449
SCREW, M6S ISO 4017 M8X16 A4 80
670
312105-0453
SCREW, M6S ISO 4017 M8X25 A4 80
675
312115-0323
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X8 A4 80
710
312605-0312
HEXAGON NUT, M6M M4 A280
720
312605-0316
HEXAGON NUT, M6M M6 A280
730
312605-0318
HEXAGON NUT, M6M M8 A280
740
312605-0320
HEXAGON NUT, M6M M10 A280
750
315105-0136
WASHER PLAIN, 4,3X8X0,8 A4 BRB
760
315105-0146
WASHER PLAIN, 5,3X10X1 A4 BRB
762
315105-0153
WASHER PLAIN, 6,4X12X1,5 A4 BRB
765
315105-0165
FWAS080G0-0S, WASHER PLAIN
768
927421-0003
Уплотнительное кольцо O-RING 13.3X2.4 SILICON
770
927421-0004
Уплотнительное кольцо O-RING 15.3X2.4 SILICON
780
927422-0014
Уплотнительное кольцо O-RING 34.2X3 SILICON
790
315229-0101
SQUARE RING, 10,4X17,4X3,7 MM 1/2 FDA
800
315229-0103
Прокладки. GASKETS, 23,1X30,1X3,7 MM 1 FDA
810
352135-0109
Шланг. HOSE
820
352136-0142
GLAND FITTING
