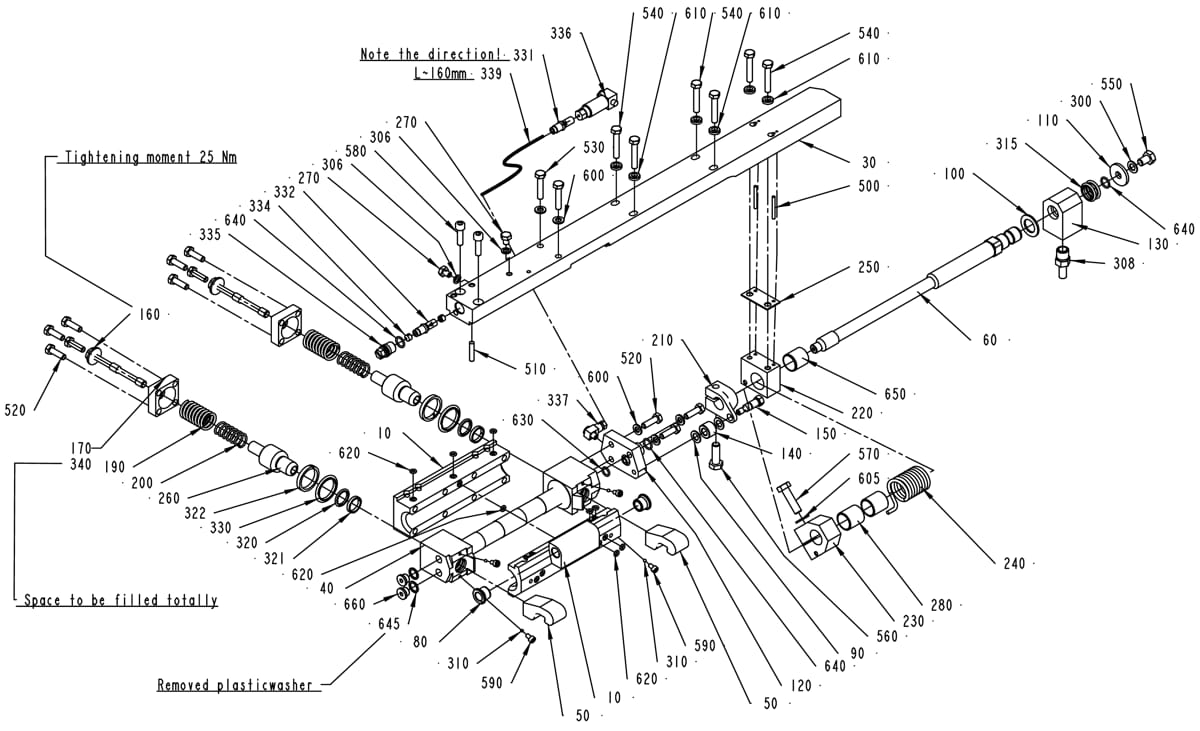

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0100B
010
578626-0000
BEARING HOUSING
030
979764-0000
CARRIER RIGHT 100
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0125S
010
578626-0000
BEARING HOUSING
030
979793-0000
Фиксирующая планка заднего правого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0160S, TBA 0200S
010
578628-0000
BEARING HOUSING
030
979793-0000
Фиксирующая планка заднего правого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0200SQ
010
1519213-0000
BEARING HOUSING
030
1519214-0000
Держатель. CARRIER
080
1255541-0000
Втулка 8F8x10m6x17. Bushing
TBA 0250S, TBA 0200M
010
574499-0000
BEARING HOUSING
030
979793-0000
Фиксирующая планка заднего правого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B
010
578627-0000
BEARING HOUSING
030
979793-0000
Фиксирующая планка заднего правого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
Общие (Common Parts):
040
490940-0000
Цилиндр. Вращающийся вал. Cylinder
050
978746-0000
Внутренний крюк. Catch
060
752284-0000
Гидравлический вал. Shaft
090
256557-0001
Шайба 14*8,1*1. Washer
100
256557-0002
Шайба 26*16,1*1,8. Прокладка. Washer
110
256557-0003
Шайба 26*8,1*3. Прокладка. Washer
120
752282-0000
Блок маслоснабжения правый. Connection right
130
441385-0000
Вращающийся масляный блок. Hub
140
256576-0000
Ролик 16x8H7x11. Roll
150
441764-0000
Масляный вал. Shaft
160
257249-0000
Винт. SCREW
170
257250-0000
LID
190
490942-0000
Пружина сжатия. Compression spring
200
490943-0000
Пружина сжатия. Compression spring
210
752289-0000
Зажим правый. Clamp right
220
272501-0000
Кронштейн, опора правая. Bracket right
230
272503-0000
CLAMPING PIECE
240
456311-0000
Пружина кручения правая. Torsion spring right
250
272506-0000
Регулировочная пластина. Lace
260
751743-0000
Поршень. Втулка крюка с блокировкой. Piston
270
441355-0000
Штуцер. Сливной болт. Bleeding screw
280
751769-0000
Медная втулка скручивающей пружины. Sleeve
300
315237-0107
Шайба. WASHER,PL.RND.AL.8/14,H=1
306
315237-0106
Шайба алюминиевая. Asher,pl.rnd.al.6/10,h=1
308
90030-0065
Штуцер. Pipe connection
310
90090-0005
Стальной шарик. Ball, d=3 mm
315
90091-0089
Уплотнение штока. ROD SEAL, GLIDORING 16X22X2,5 MM
320
90091-0214
Уплотнение штока. Rod seal, glidoring 16x20,9x2,2 mm
321
90091-0162
Малое направляющее кольцо. Wear ring 16x19x3,2 mm
322
90091-0170
Защитное кольцо. WEAR RING 25X30X4,2 MM
330
90091-0215
Кольцо уплотнения штока. Rod seal, glidoring 25x32,5x3,2 mm
331
90092-0052
Дозирующий клапан системы смазки. Metering valve 10 MM3
332
90092-0053
Дозирующий клапан. Metering valve 30 MM3
334
90134-0042
SPACER DOSING VALVE
335
90134-0045
PLUG M12X1
336
90134-0047
Соединение для дозирующего клапана. Connection for dosing valve
337
90134-0058
Фитинг Банджо. Connection DT4.310.437.1
339
90166-0143
Шланг полиамидный 2,5. Tube 2,5 mm pa transp.
340
90296-0068
SHELL ALVANIA GREASE EP 2 (CARTR.400G)
500
311103-0242
Штифт. Parallel pin, M6, 3X30 MM
510
311103-0312
Штифт цилиндрический ISO 2338. Parallel pin, M6, 5X25 MM
520
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
530
312105-0374
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X30 A4 80
540
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
550
312105-0447
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X12 A480
560
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
570
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
580
312115-0371
Болт с цилиндрической головкой под шестигранник. SCREW HEX.SOCK.HD.MC6S-TT 6X22 A480
590
752476-0000
Винт M4x6. Screw
600
315105-0153
Шайба. Washer plain, 6,4x12x1,5 A4 BRB
605
315105-0165
Шайба FWAS080G0-0S. Washer plain
610
315115-0153
Шайба TBRB 6,4/12 H=3. Washer
620
315202-0102
Уплотнительное кольцо. O-ring 4,1X1,6 MM NBR70
630
315202-0106
Уплотнительное кольцо. O-ring 8,1X1,6 MM FKM-80A
640
315202-0108
Уплотнительное кольцо. O-ring 10,1X1,6 MM NBR70
645
315234-0109
Шайба медная. Washer,pl.rnd.cu.10,3/13,5 h=1,0
650
321120-0132
Подшипник скольжения. Втулка. Bearing bushing without fl, 18X20X20 MM
660
342713-0209
Заглушка. Plug, ext thread hex socket 8638-00-180

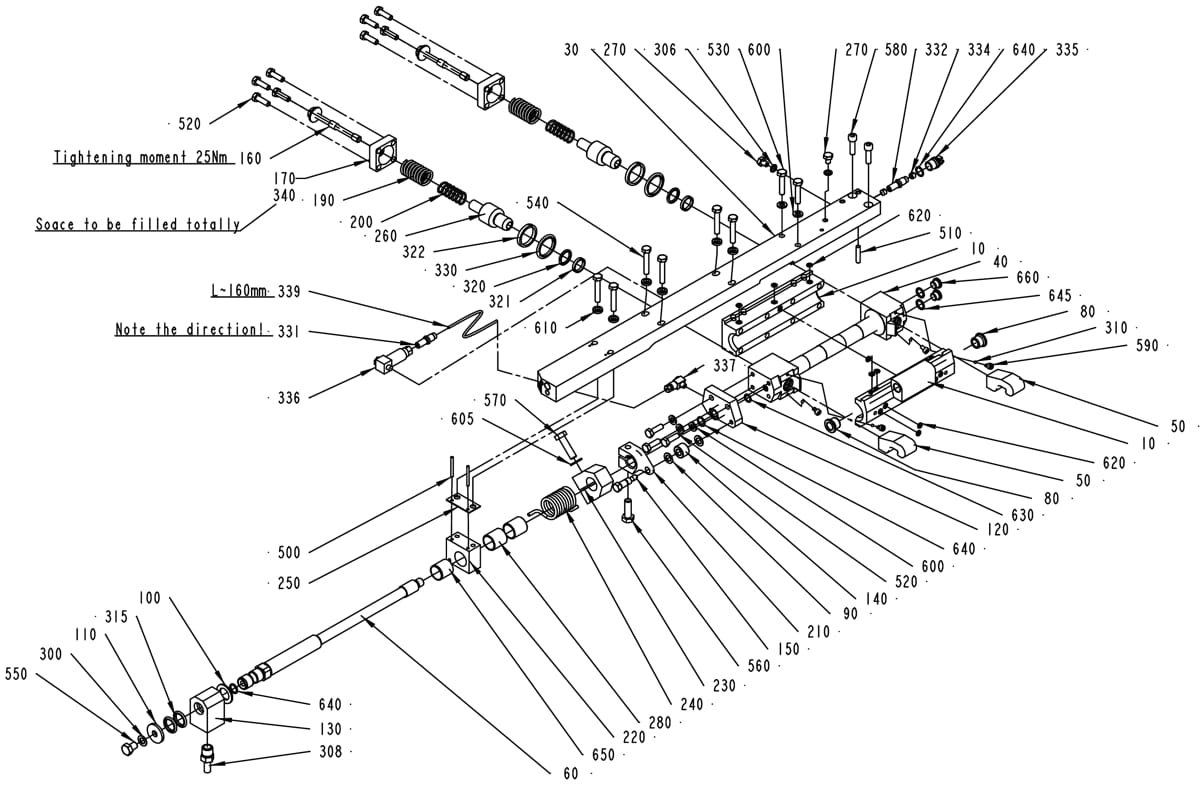

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0100B
010
578626-0000
BEARING HOUSING
030
979765-0000
CARRIER LEFT 100
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0125S
010
578626-0000
BEARING HOUSING
030
979794-0000
Фиксирующая планка заднего левого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0160S, TBA 0200S
010
578628-0000
BEARING HOUSING
030
979794-0000
Фиксирующая планка заднего левого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0200SQ
010
1519213-0000
BEARING HOUSING
030
1519230-0000
Держатель. CARRIER
080
1255541-0000
Втулка 8F8x10m6x17. Bushing
TBA 0250S, TBA 0200M
010
574499-0000
BEARING HOUSING
030
979794-0000
Фиксирующая планка заднего левого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B
010
578627-0000
BEARING HOUSING
030
979794-0000
Фиксирующая планка заднего левого зажима. Carrier
080
1517641-0000
Фланцевая втулка. FLANGE BUSHING
Общие (Common Parts):
040
490940-0000
Цилиндр. Вращающийся вал. Cylinder
050
978746-0000
Внутренний крюк. Catch
060
752284-0000
Гидравлический вал. Shaft
090
256557-0001
Шайба 14*8,1*1. Washer
100
256557-0002
Шайба 26*16,1*1,8. Прокладка. Washer
110
256557-0003
Шайба 26*8,1*3. Прокладка. Washer
120
752283-0000
Блок маслоснабжения левый. Connection left
130
441385-0000
Вращающийся масляный блок. Hub
140
256576-0000
Ролик 16x8H7x11. Roll
150
441764-0000
Масляный вал. Shaft
160
257249-0000
Винт. SCREW
170
257250-0000
LID
190
490942-0000
Пружина сжатия. Compression spring
200
490943-0000
Пружина сжатия. Compression spring
210
752290-0000
Зажим левый. Clamp left
220
272502-0000
Кронштейн, опора левая. Bracket left
230
272503-0000
CLAMPING PIECE
240
456312-0000
Пружина кручения левая. Torsion spring left
250
272506-0000
Регулировочная пластина. Lace
260
751743-0000
Поршень. Втулка крюка с блокировкой. Piston
270
441355-0000
Штуцер. Сливной болт. Bleeding screw
280
751769-0000
Медная втулка скручивающей пружины. Sleeve
300
315237-0107
Шайба. WASHER,PL.RND.AL.8/14,H=1
306
315237-0106
Шайба алюминиевая. Asher,pl.rnd.al.6/10,h=1
308
90030-0065
Штуцер. Pipe connection
310
90090-0005
Стальной шарик. Ball, d=3 mm
315
90091-0089
Уплотнение штока. ROD SEAL, GLIDORING 16X22X2,5 MM
320
90091-0214
Уплотнение штока. Rod seal, glidoring 16x20,9x2,2 mm
321
90091-0162
Малое направляющее кольцо. Wear ring 16x19x3,2 mm
322
90091-0170
Защитное кольцо. WEAR RING 25X30X4,2 MM
330
90091-0215
Кольцо уплотнения штока. Rod seal, glidoring 25x32,5x3,2 mm
331
90092-0052
Дозирующий клапан системы смазки. Metering valve 10 MM3
332
90092-0053
Дозирующий клапан. Metering valve 30 MM3
334
90134-0042
SPACER DOSING VALVE
335
90134-0045
PLUG M12X1
336
90134-0047
Соединение для дозирующего клапана. Connection for dosing valve
337
90134-0058
Фитинг Банджо. Connection DT4.310.437.1
339
90166-0143
Шланг полиамидный 2,5. Tube 2,5 mm pa transp.
340
90296-0068
SHELL ALVANIA GREASE EP 2 (CARTR.400G)
500
311103-0242
Штифт. Parallel pin, M6, 3X30 MM
510
311103-0312
Штифт цилиндрический ISO 2338. Parallel pin, M6, 5X25 MM
520
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
530
312105-0374
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X30 A4 80
540
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
550
312105-0447
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X12 A480
560
312105-0453
Болт с шестигранной головкой. ScrewM6S ISO 4017 M8X25 A4 80
570
312105-0455
Болт с шестигранной головкой. Screw M6S ISO 4017 M8X30 A4 80
580
312115-0371
Болт с цилиндрической головкой под шестигранник. SCREW HEX.SOCK.HD.MC6S-TT 6X22 A480
590
752476-0000
Винт M4x6. Screw
600
315105-0153
Шайба. Washer plain, 6,4x12x1,5 A4 BRB
605
315105-0165
Шайба FWAS080G0-0S. Washer plain
610
315115-0153
Шайба TBRB 6,4/12 H=3. Washer
620
315202-0102
Уплотнительное кольцо. O-ring 4,1X1,6 MM NBR70
630
315202-0106
Уплотнительное кольцо. O-ring 8,1X1,6 MM FKM-80A
640
315202-0108
Уплотнительное кольцо. O-ring 10,1X1,6 MM NBR70
645
315234-0109
Шайба медная. Washer,pl.rnd.cu.10,3/13,5 h=1,0
650
321120-0132
Подшипник скольжения. Втулка. Bearing bushing without fl, 18X20X20 MM
660
342713-0209
Заглушка. Plug, ext thread hex socket 8638-00-180
