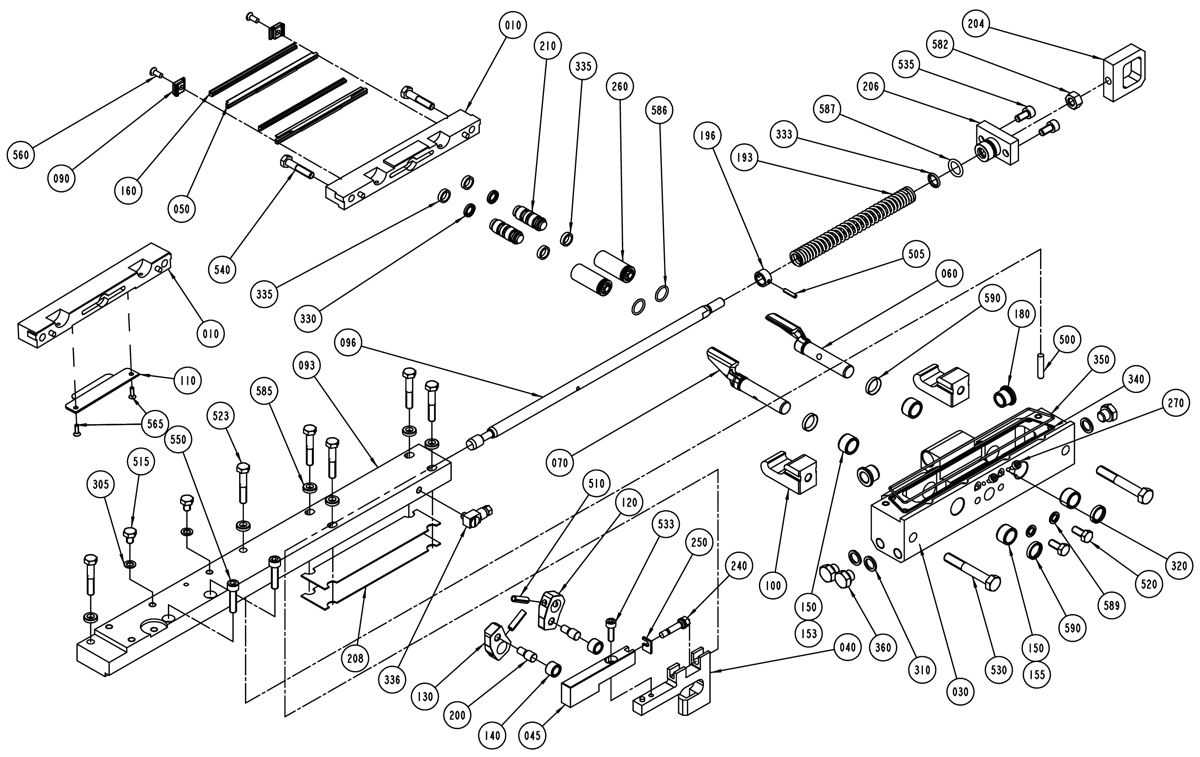

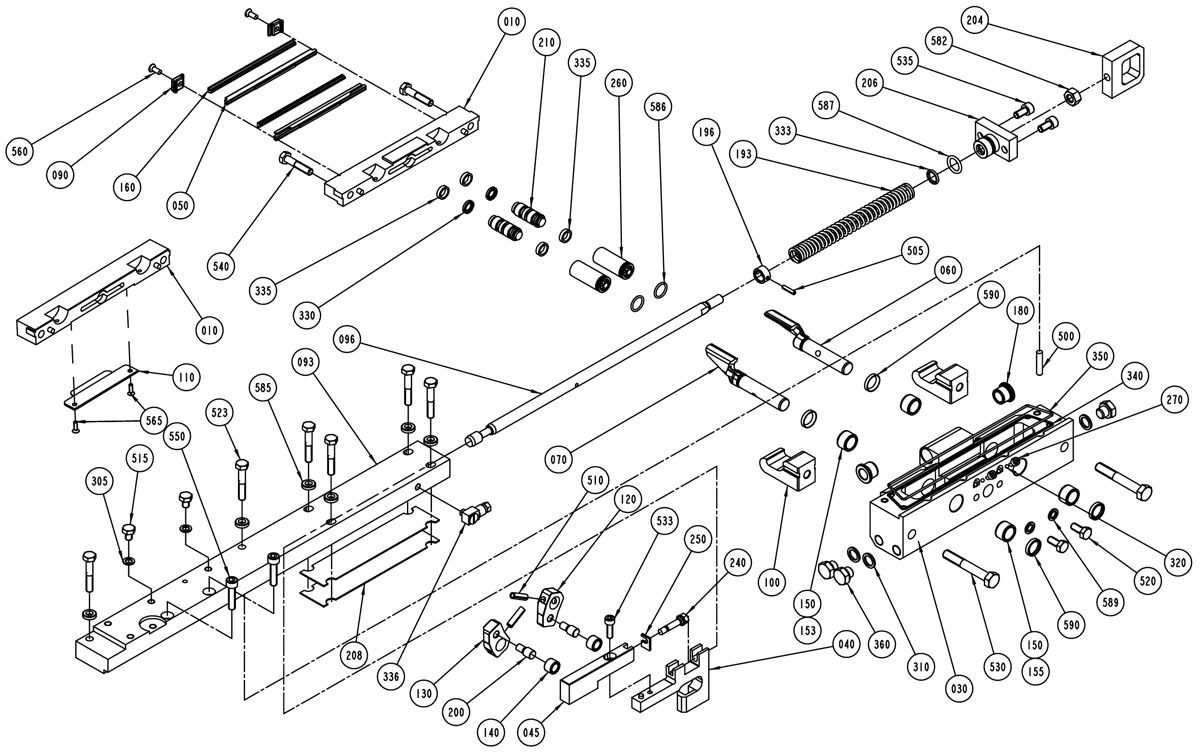

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0125S, TBA 0100B
010
256487-0000
CUTTING JAW
030
1478222-0000
BEARING HOUSING
040
752014-0000
RULERPART R
045
752015-0000
RULERPART R
050
1110829-0000
CUTTING RAIL
060
272420-0000
FOLDING FLAP
070
272421-0000
FOLDING FLAP
090
272427-0000
Кронштейн. BRACKET
093
979762-0000
CARRIER RIGHT 100
100
978745-0000
CATCH
120
2527724-0000
Держатель. CARRIER
130
272416-0000
Держатель. CARRIER
150
33408-0000
Подшипник. Bearing
160
1520577-0001
Демпфирующий элемент. Dolly
180
1517641-0000
Фланцевая втулка. FLANGE BUSHING
540
312105-0374
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X30 A4 80
550
312115-0372
Болт с цилиндрической головкой под шестигранник. SCREW ISO4762 M6X25 A4 80
560
312145-0289
SCREW COUNTERS.SLOT.HD. MFS 4X10 SS
585
315115-0153
Шайба. Washer plain, TBRB 6,4/12 H=3
TBA 0160S, TBA 0200S
010
441727-0000
CUTTING JAW
030
1478224-0000
BEARING HOUSING
040
752009-0000
RULERPART R
045
752010-0000
RULERPART R
050
1110820-0000
CUTTING RAIL
060
272424-0000
FOLDING FLAP
070
272425-0000
FOLDING FLAP
090
1348053-0000
Кронштейн. BRACKET
093
978715-0000
CARRIER RIGHT
100
978745-0000
CATCH
120
272419-0000
Держатель. CARRIER
130
272419-0000
Держатель. CARRIER
150
33408-0000
Подшипник. Bearing
160
1110391-0000
Демпфирующий элемент. Dolly
180
1517641-0000
Фланцевая втулка. FLANGE BUSHING
540
312115-0370
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X20 A4 80
550
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
560
312145-0291
SCREW COUNTERS.SLOT.HD. MFS 4X12 A4
585
315115-0153
Шайба. Washer plain, TBRB 6,4/12 H=3
TBA 0200SQ
010
1548942-0000
CUTTING JAW
030
1519215-0000
BEARING HOUSING
040
1519216-0000
CARRIER RULER
045
751577-0000
RULERPART R
050
1110820-0000
CUTTING RAIL
060
1532440-0000
FOLDING FLAP
070
1532441-0000
FOLDING FLAP
090
1348053-0000
Кронштейн. BRACKET
093
1519219-0000
Держатель. CARRIER
100
1523924-0000
CATCH
110
1538756-0000
VOLUME BULGE
120
272419-0000
Держатель. CARRIER
130
272419-0000
Держатель. CARRIER
153
929316-0002
Подшипник. Bearing
155
929316-0001
Подшипник. Bearing
160
1110391-0000
Демпфирующий элемент. Dolly
180
1255541-0000
Втулка. BUSHING
540
312115-0370
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X20 A4 80
550
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
560
312145-0291
SCREW COUNTERS.SLOT.HD. MFS 4X12 A4
565
90287-0295
SCREW HEX.SOCK.COUNT.MF6S M3X8 A280
585
315115-0153
Шайба. Washer plain, TBRB 6,4/12 H=3
TBA 0250S, TBA 0200M
010
574386-0000
CUTTING JAW
030
1478225-0000
BEARING HOUSING
040
574369-0000
CARRIER RULER RIGHT
045
574370-0000
CARRIER RULER RIGHT
050
1110820-0000
CUTTING RAIL
060
272424-0000
FOLDING FLAP
070
272425-0000
FOLDING FLAP
090
1348053-0000
Кронштейн. BRACKET
093
978715-0000
CARRIER RIGHT
100
978745-0000
CATCH
120
272419-0000
Держатель. CARRIER
130
272419-0000
Держатель. CARRIER
150
33408-0000
Подшипник. Bearing
160
1110391-0000
Демпфирующий элемент. Dolly
180
1517641-0000
Фланцевая втулка. FLANGE BUSHING
540
312115-0370
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X20 A4 80
550
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0250S, TBA 0200M (Cont'd)
560
312145-0291
SCREW COUNTERS.SLOT.HD. MFS 4X12 A4
585
315115-0153
Шайба. Washer plain, TBRB 6,4/12 H=3
TBA 0330S, TBA 0300S, TBA 0180B, TBA 0200B, TBA 0284B, TBA 0250B
010
256769-0000
CUTTING JAW
030
1478223-0000
BEARING HOUSING
040
751575-0000
RULERPART R
045
751577-0000
RULERPART R
050
1110820-0000
CUTTING RAIL
060
272422-0000
FOLDING FLAP
070
272423-0000
FOLDING FLAP
090
1348053-0000
Кронштейн. BRACKET
093
978715-0000
CARRIER RIGHT
100
978745-0000
CATCH
120
272419-0000
Держатель. CARRIER
130
272419-0000
Держатель. CARRIER
150
33408-0000
Подшипник. Bearing
160
1110391-0000
Демпфирующий элемент. Dolly
180
1517641-0000
Фланцевая втулка. FLANGE BUSHING
540
312115-0370
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X20 A4 80
550
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
560
312145-0291
SCREW COUNTERS.SLOT.HD. MFS 4X12 A4
585
315115-0153
Шайба. Washer plain, TBRB 6,4/12 H=3
Общие (Common Parts):
096
256659-0000
OPERATING ROD
140
22463-0000
Ролик. ROLL
193
255742-0000
Пружина сжатия. COMPRESSION SPRING
196
255801-0000
RETAINING RING
200
256607-0000
Штифт. Axle pin
204
256626-0000
EAR
206
256706-0000
BEARING PLATE
208
257362-0000
LACE
210
752115-0000
PLUNGER
240
751579-0000
Винт регулировочный. ADJUSTING SCREW
250
751580-0000
SHIM
260
752288-0000
Муфта. SLEEVE
270
752476-0000
Винт. SCREW
305
315237-0106
Шайба. WASHER,PL.RND.AL.6/10,H=1
310
315237-0109
Шайба. WASHER,PL.RND.AL.10/14,H=1,5
320
90090-0005
BALL, D=3 MM
330
90091-0216
Уплотнение поршня. PISTON SEAL, GLIDORING 7,1X12X2,2 MM
333
90091-0091
Уплотнение штока. ROD SEAL, GLIDORING 10X14X1,7 MM
335
90091-0169
Защитное кольцо. WEAR RING 12X15X3,2 MM
336
90134-0058
CONNECTION
340
90153-0015
ADHESIVE LOCTITE IS 496/CYANOLIT 303
350
90242-0093
Уплотнительное кольцо. O-RING MATERIAL 1,5 MM
360
90330-0066
PLUG, EXT. G-THREAD, G1/8
500
311103-0312
Штифт. Parallel pin, M6, 5X25 MM
505
311111-0207
PIN, STRAIGHT SLOTTED SPRING FRP 3X14
510
311111-0308
PIN, STRAIGHT SLOTTED SPRING FRP 5X20
515
312105-0362
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X8 A4 80
520
312105-0367
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X14 A4 80
523
312105-0376
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X35 A4 80
530
312105-0462
Болт с шестигранной головкой. Screw M6S ISO 4014 M8X55 A4 8002
533
312115-0329
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X16 A4 80
535
312115-0366
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M6X12 A4 80
582
312605-0318
Гайка шестигранная. Hexagon nut, M6M M8 A280
586
315202-0110
Уплотнительное кольцо. O-RING 12,1X1,6 MM
587
315202-0265
Уплотнительное кольцо. O-RING 12,3X2,4 MM
589
315211-0103
GASKET BOLT HEAD 6,7X11X1 MM M6
590
315230-0157
BEARING SEAL 12X16X3 MM
