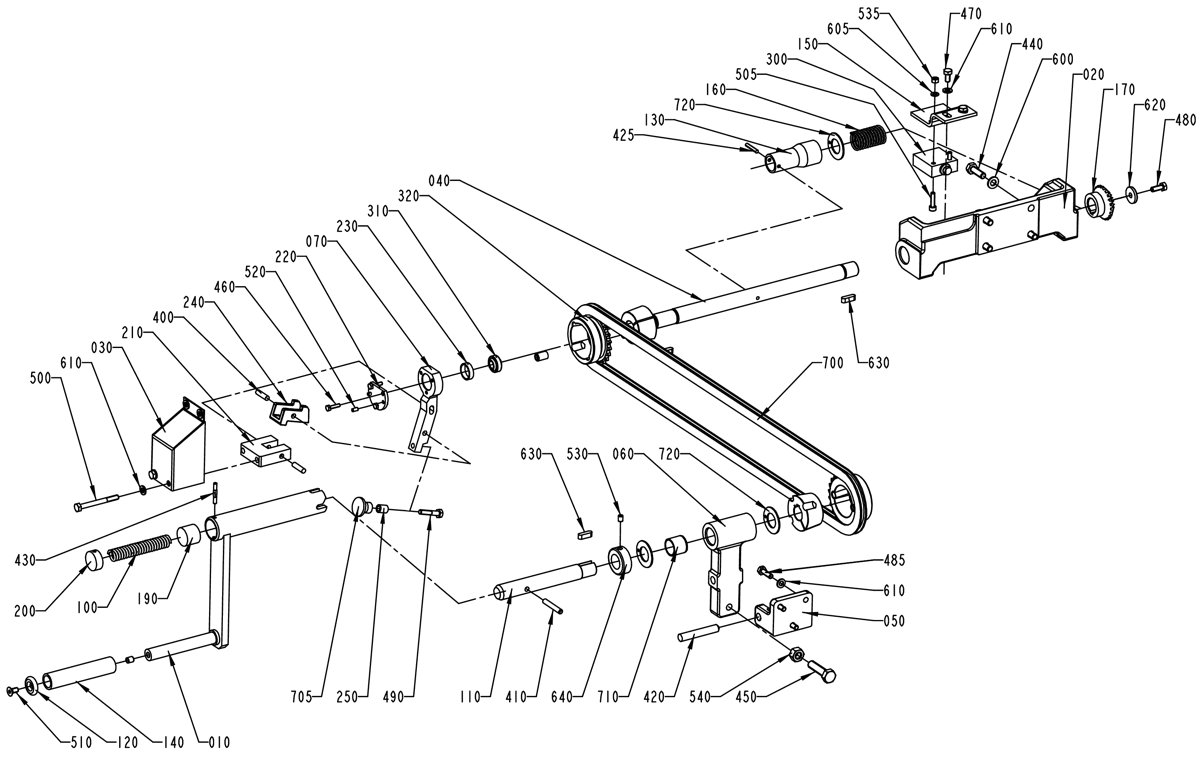

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
010
257326-0000
CRANK
020
272664-0000
CANTILEVER
030
272690-0000
Крышка COVER
040
456343-0000
SHAFT
050
272736-0000
CANTILEVER
060
272737-0000
Кронштейн. BRACKET
070
272772-0000
ARM
100
12228-0000
Пружина сжатия. COMPRESSION SPRING
110
256812-0000
SHAFT
120
256814-0000
Шайба. WASHER
130
456344-0000
Муфта. SLEEVE
140
256816-0000
Трубка. PIPE
150
456345-0000
Кронштейн. BRACKET
160
256828-0000
Пружина. SPRING
170
257179-0000
GEAR WHEEL
190
257327-0000
SLIDER
200
257328-0000
END PIECE
210
272691-0000
Кронштейн. BRACKET
220
272692-0000
LID
230
272693-0000
Кольцо. RING
240
272694-0000
BARRIER
250
295773-0000
Проставка. SPACER
300
90044-0084
Концевик. LIMIT SW. 14 CE1-4
310
90240-0093
PLAIN BEAR,SELF ADJ.SPHER. 10X26X12 MM
320
90344-0022
SPROCKET
400
311103-0355
Штифт. Parallel pin, M6, 6X25 MM
410
311103-0361
Штифт. Parallel pin, M6, 6X40 MM
420
311103-0470
Штифт. Parallel pin, M6, 10X60 MM
425
311305-0274
SLOTTED PIRPC4X25FZB
430
311307-0275
SLOTTED PIRPD4X28FZB
440
312101-0453
Болт с шестигранной головкой. SCREW M6S M8X25 FZB
450
312104-0499
Болт с шестигранной головкой. SCREW M6S M10X40H FZB
460
312105-0293
Болт с шестигранной головкой. Screw M6S ISO 4017 M4X16 A4 70
470
312105-0366
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X12 A4 80
480
312105-0368
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X16 A4 80
485
312105-0370
Болт с шестигранной головкой. Screw M6S ISO 4017 M6X20 A4 80
490
312105-0374
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X30 A4 80
500
312105-0382
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X60 A4 80
505
312115-0331
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M5X20 A4 80
510
312151-0366
SCREW HEX.SOCK.COUNT.MF6S 6X12 FZB
520
312318-0287
SCREW SOCK.SET CUP P MSK6SS M4X8 A4
530
312318-0362
SET SCREW, CUP END ISO4029 M6X8 A4
535
312605-0314
Гайка шестигранная. Hexagon nut, M6M M5 A280
540
312605-0320
Гайка шестигранная. Hexagon nut, M6M M10 A280
600
315101-0165
Шайба. Washer plain, BRB, 8,4/16 H=1,5
605
315105-0146
Шайба. Washer plain, 5,3X10X1 A4 BRB
610
315105-0153
Шайба. Washer plain, 6,4X12X1,5 A4 BRB
620
315121-0153
Шайба. Washer plain, TBRSB 6,4/22 H=4
630
315701-0232
Шпонка. Parallel key W. ROUND ENDS 6X6X20 MM
640
315742-0116
COLLAR, 20/36, H=13
700
318201-0150
ROLLER CHAIN, SINGLE 3/8 -150
705
90051-0082
KNOB, CIRCUL, THREADED BUSH, M6 25X21 MM
710
321120-0138
Подшипник скольжения. Втулка. Bearing bushing without flange,20/23X20
720
321129-0131
Упорная шайба. THRUST WASHER, 20/36X1,5
