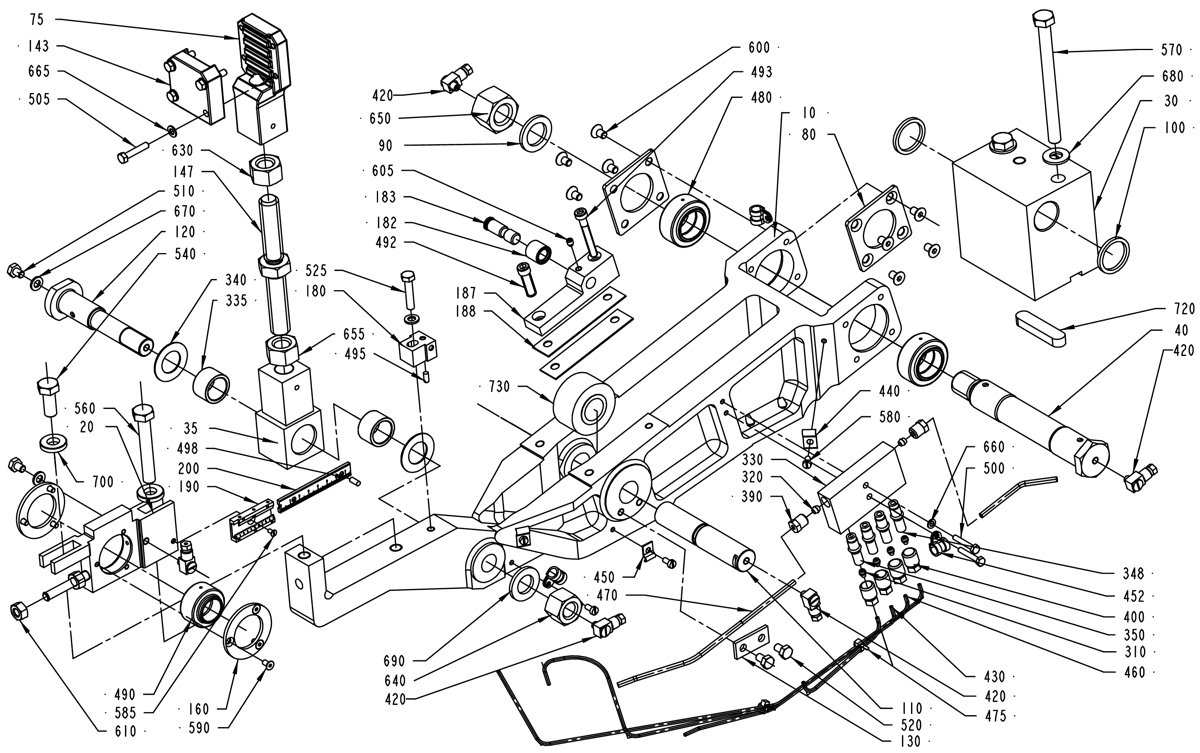

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
010
751212-0000
ARM
020
978275-0000
BEARING HOLDER
030
256418-0000
BEARING BRACKET
035
256515-0000
END PIECE
040
272462-0000
AXLE BOLT
075
272607-0000
BELT HOLDER
080
256422-0000
Шайба. WASHER
090
256426-0001
Шайба. WASHER
100
256426-0002
Шайба. WASHER
110
256427-0000
SHAFT
120
490916-0000
Штифт. Axle pin
130
256472-0000
Шайба. WASHER
143
256516-0000
CAP
147
256517-0000
Винт. SCREW
160
257311-0000
CAP
180
978272-0000
Кронштейн. BRACKET
182
491165-0000
Ролик. ROLL
183
491166-0000
SHAFT
187
751078-0000
BRACKET RIGHT
188
491319-0000
LACE
190
1484792-0000
Шкала. Scale
200
1484791-0000
Шкала. Scale
310
90028-0020
CONE TUBE 2,5MM
320
90028-0021
CONE TUBE 4 MM
330
90032-0039
BLOCK 4 WAYS
335
321531-0248
NEEDLE SLEEVE WITHOUT CONE, 20X26X16 MM
340
90083-0016
PLATE FOR AXK 2035
348
90092-0052
Дозирующий клапан. Metering valve 10 MM3
350
90092-0053
Дозирующий клапан. Metering valve 30 MM3
360
90157-0016
Фиксатор резьбы. Locking fluid
390
90134-0038
BUSHING/NUT INLET/OUTLET 4 MM
400
90134-0039
BUSHING VALVE CONNECTION 2,5 MM
420
90134-0058
CONNECTION
430
90266-0019
Трубка. PIPE
440
90165-0002
CLIP
450
90165-0022
PIPE CLIP, FOR TUBE D=2,5 MM, B-3570
452
90165-0065
PIPE CLAMP, RSGU 1.8/9, D=8 MM
460
90166-0143
TUBE 2,5 MM PA TRANSP.
470
90166-0109
TUBE 4 MM PA TRANSP.
475
90182-0005
CLIP STRIP 79X2,3MM REPL.BY 352113-101
480
90240-0048
PLAIN BEAR,SELF ADJ.SPHER. 25X42X20 MM
490
90240-0050
PLAIN BEAR,SELF ADJ.SPHER. 20X35X24 MM
492
90287-0143
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M6X25 129
493
90287-0144
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M6X35 129
495
311101-0267
Штифт. Parallel pin, CP, H6, 4X10 MM
498
311103-0267
Штифт. Parallel pin, M6, 4X10 MM
500
312101-0297
Болт с шестигранной головкой. SCREW M6S M4X25 FZB
505
312101-0333
Болт с шестигранной головкой. SCREW M6S M5X25 FZB
510
312101-0362
Болт с шестигранной головкой. SCREW M6S M6X8 FZB
520
312101-0364
SCREW M6S M6X10 FZB
525
312105-0374
Болт с шестигранной головкой. Screw M6S ISO 4014 M6X30 A4 80
540
312101-0493
Болт с шестигранной головкой. SCREW M6S M10X25 FZB
560
312101-0504
Болт с шестигранной головкой. SCREW M6S M10X65 FZB
570
312101-0515
Болт с шестигранной головкой. SCREW M6S M10X120 FZB
580
312121-0287
SCREW ISO 1207 M4X8 4.8-5.8 Z.PL.
585
312145-0220
SCREW COUNTERS.SLOT.HD. MFS 3X6 SS
590
312151-0287
SCREW HEX.SOCK.COUNT.MF6S 4X8 FZB
600
312151-0364
SCREW HEX.SOCK.COUNT.MF6S 6X10 FZB
605
312311-0321
SCREW, SOCK.SET DOGPOINT M5X6
610
312601-0318
NUT M6M8FZB
630
312601-0324
NUT M6M 16-8 FZB
640
312811-0324
NUT HEX.LOCK HELI COIL MID GRIP M16 SS
650
312811-0326
NUT HEX.LOCK HELI COIL MID GRIP M20 SS
655
312901-0324
NUT M6M16VFZB
660
315101-0136
Шайба. WASHER PLAIN, BRB, 4,3/8 H=0,8
665
315101-0146
Шайба. WASHER PLAIN, BRB, 5,3/10 H=1
670
315101-0153
Шайба. WASHER PLAIN, BRB, 6,4/12 H=1,5
680
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
690
315101-0186
Шайба. WASHER PLAIN, BRB, 17/30 H=3
700
315111-0173
Шайба. WASHER PLAIN, TBRB 10,5/22 H=4
720
315701-0335
Шпонка. Parallel key W. ROUND ENDS 12X8X56 MM
730
321576-0260
Ролик. Bearing roller, 2 SEALS, 20X47X25 MM
