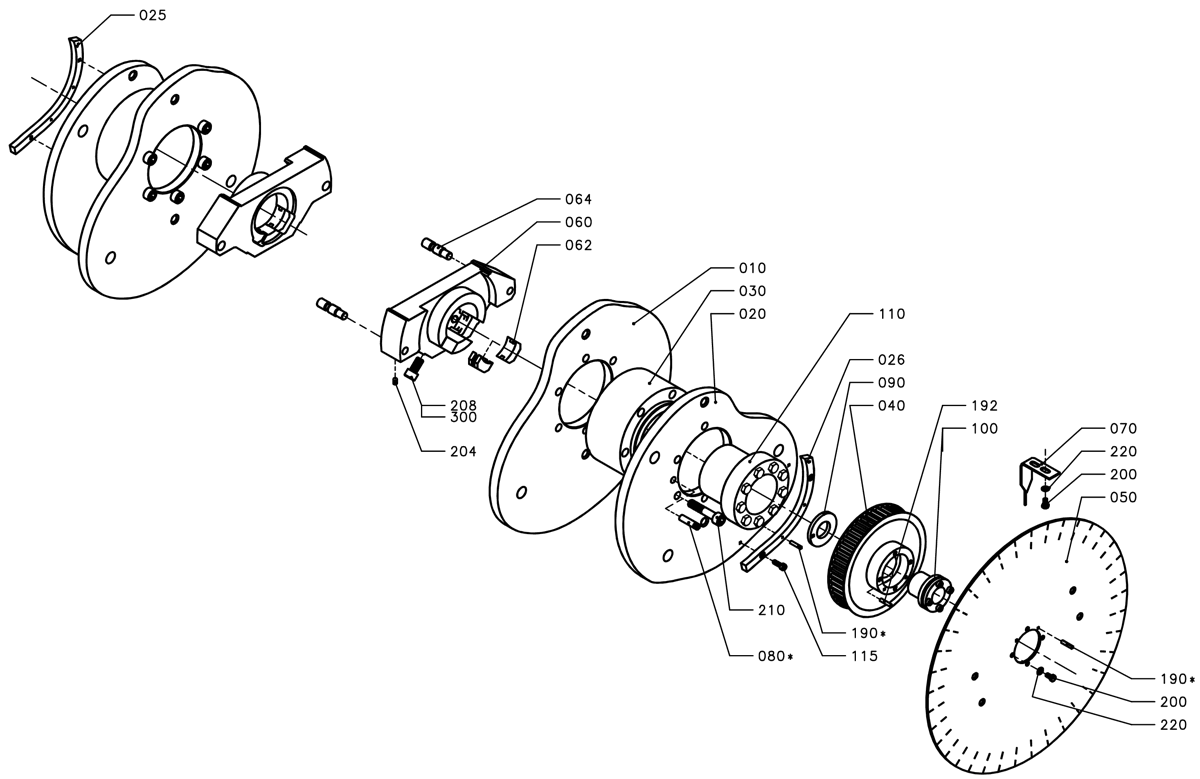

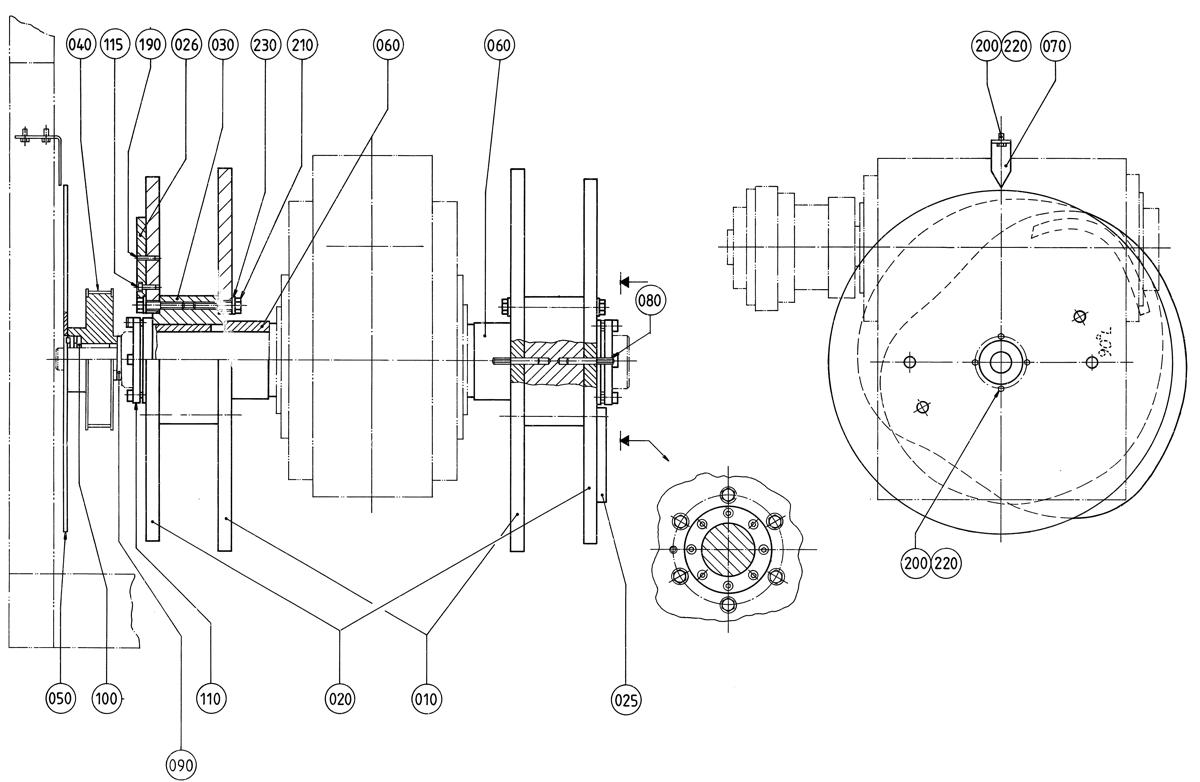

Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0100B
010
979778-0000
YOKE CAM 100
020
979779-0000
ARM CAM 100
025
979780-0000
CAM SEGMENT R 100
026
979781-0000
CAM SEGMENT L 100
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
TBA 0125S
010
978793-0000
YOKECURVE 125ML
020
978794-0000
ARMCURVE 125ML
025
978795-0000
CAMSEGMENT R
026
978796-0000
CAMSEGMENT L
192
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
300
90157-0016
LOCKING FLUID
TBA 0160S
010
577217-0000
YOKECAM 160ML
020
577218-0000
ARMCAM 160ML
025
577219-0000
CAMSEGMENT R
026
577220-0000
CAMSEGMENT L
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
TBA 0180B
010
469369-0000
YOKECAM 180ML
020
469370-0000
ARMCAM 180ML
025
491918-0000
CAMSEGMENT R
026
491919-0000
CAMSEGMENT L
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
TBA 0200B
010
978768-0000
YOKECURVE200ML
020
978769-0000
ARMCURVE 200ML
025
978770-0000
CAMSEGMENTL
026
978771-0000
CAMSEGMENTL
192
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
300
90157-0016
LOCKING FLUID
TBA 0200M
010
1282310-0000
YOKE CAM 200ML MID
020
1282309-0000
ARM CAM 200 ML MID
025
1282312-0000
CAM SEGMENT R
026
1282311-0000
CAM SEGMENT L
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
TBA 0200S
010
978772-0000
YOKECURVE 200SL
020
978773-0000
ARMCURVE 200SL
025
978774-0000
CAMSEGMENT R
026
978775-0000
CAMSEGMENT L
192
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
300
90157-0016
LOCKING FLUID
TBA 0200SQ
010
1523878-0000
CAM
020
1523879-0000
CAM
025
1524020-0000
CAMSEGMENT R
026
1524019-0000
CAMSEGMENT L
192
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
300
90157-0016
LOCKING FLUID
TBA 0250B
010
978776-0000
YOKECURVE 250ML
020
978777-0000
ARMCURVE 250ML
025
978778-0000
CAMSEGMENT R
026
978779-0000
CAMSEGMENT L
192
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
300
90157-0016
LOCKING FLUID
TBA 0250S
010
580356-0000
YOKECAM 250ML SLIM
Схема может не совпадать с конструкцией вашей машины. Для подбора запчастей используйте документацию вашей машины.
TBA 0250S (Cont'd)
020
580357-0000
ARMCAM 250ML SLIM
025
580359-0000
CAM SEGMENT R
026
580358-0000
CAM SEGMENT L
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
TBA 0300S, TBA 0284B
010
581533-0000
YOKE CAM 284ML
020
581534-0000
ARM CAM 284ML
025
581535-0000
CAMSEGMENT R 284ML
026
581536-0000
CAMSEGMENT L 284ML
192
311103-0276
Штифт. PARALLELL PIN, M6, 4X30 MM
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
300
90157-0016
LOCKING FLUID
TBA 0330S
010
582197-0000
YOKE CAM 330S
020
582195-0000
ARM CAM 330S
025
582199-0000
CAM SEGMENT RIGHT
026
582200-0000
CAM SEGMENT LEFT
210
312115-0500
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M10X45 A280
230
315101-0173
Шайба. WASHER PLAIN, BRB, 10,5/22 H=2
Общие (Common Parts):
030
456744-0000
Ступица. HUB
040
751176-0000
TOOTHED PULLY
050
272821-0000
PROTRACTOR
060
978609-0000
ALIGNMENT TEMPLATE
062
752774-0000
PLUNGER
064
978262-0000
GUIDE PIN
070
271007-0000
POINTER
080
295140-0000
Штифт. PIN
090
978340-0000
Проставка. SPACER
100
90208-0052
CLAMPING ELEMENT
110
90208-0091
CLAMPING ELEMENT WITH SLEEVE, 60X77 MM
115
90287-0145
Болт с цилиндрической головкой под шестигранник. SCREW MC6S M5X16 129
190
311103-0272
PARALLELL PIN, M6, 4X20 MM
200
312101-0325
Болт с шестигранной головкой. SCREW M6S M5X10 FZB
204
312318-0364
SET SCREW, CUP END ISO4029 M6X10 A4
208
312115-0453
Болт с цилиндрической головкой и внутренним шестигранником. SCREW ISO4762 M8X25 A4 80
220
315101-0146
Шайба. WASHER PLAIN, BRB, 5,3/10 H=1
